10K NTC温度传感器
来源:本站 更新时间:2017-01-27 17:23:56 查看次数:
1、 10K NTC温度传感器应用范围:
主要用于家用空调、UPS电源、车载冰箱、发热体表面温度测量、制冷片、饮水机冰胆、新能源汽车、以及中低温干燥箱等场合的温度测量与控制。

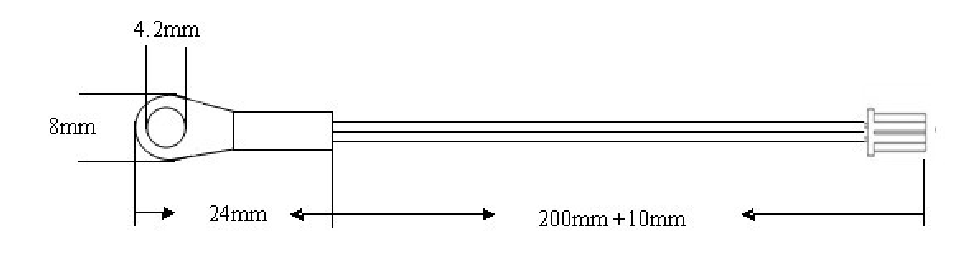

2、 温度传感器外形结构及尺寸单位: (mm)
型号:FWDH-103F3435L200
3、 温度传感器材料构成:
3.1)包(灌)封材料: 环氧树脂包封
3.2)传感器导线: 黑色PVC耐温105度 导线
3.3)探头五金:6-4铁环(线鼻子)
3.4)NTC芯片:R25℃=10KΩ±1% B25/50=3950±2%
3.5)NTC传感器尾部:HX-2.54白色
3.1)包(灌)封材料: 环氧树脂包封
3.2)传感器导线: 黑色PVC耐温105度 导线
3.3)探头五金:6-4铁环(线鼻子)
3.4)NTC芯片:R25℃=10KΩ±1% B25/50=3950±2%
3.5)NTC传感器尾部:HX-2.54白色
4、 NTC温度传感器主要技术参数:
4.1)标称零功率电阻值R25(KΩ): 10K±1%
4.2)B25/85值(K): 3950±1%
4.3)耗散系数(mW/℃): ≥2.2
4.4)热时间常数(S) : ≤15
4.5)工作温度(℃): 0~+150
4.6)绝缘电阻(MΩ) : ≥500
4.7)绝缘耐压(V/AC) : 1500
4.1)标称零功率电阻值R25(KΩ): 10K±1%
4.2)B25/85值(K): 3950±1%
4.3)耗散系数(mW/℃): ≥2.2
4.4)热时间常数(S) : ≤15
4.5)工作温度(℃): 0~+150
4.6)绝缘电阻(MΩ) : ≥500
4.7)绝缘耐压(V/AC) : 1500
NTC温度传感器术语和一般特性:
包括温度传感器术语名称,项目说明,性能要求
热敏电阻零功率电阻值
热敏电阻零功率电阻值
在 25℃下,当由于电阻体内部发热引起的电 阻值变化相对于总测量误差可以忽略不计时 所测得的电阻值。
见电特性参数
NTC温度传感器B 值
B值可以用25℃时和85℃时的零功率电阻值 计算出来。 其计算式是: T1×T2 RT1 B= × ln( ) T2 - T1 RT2
见电特性参数
热敏电阻最大稳态电流
在环境温度为 25℃时允许施加在103F3950热敏电阻器上的最大连续电流。
见电特性参数
温度传感器耗散系数
在规定的温度下,104F3950热敏电阻中耗散的功率变 化与热敏电阻相应温度变化之比。其单位: mW/℃
见电特性参数
NTC热时间常数
在零功率条件下,当温度发生变化时,103F3435热敏电阻的温度变化为其初始的和最终的温度差 的 63.2%所需的时间。
见电特性参数
NTC探头工作温度
热敏电阻器长期连续工作所允许的温度范围。
-55–+125℃
额定温度在工作电流工作时的温度变化范围。 -55–+125℃
热敏传感器有载耐久性
在室温下热敏电阻器通过最大稳态电流 1000±2h 试验后,在室温下恢复到原来的状 态。
无可见性损伤、电阻 值的最大变化率在 ±15%以内
热敏电阻温度快速变化
Ta=-55±3℃和 Tb=200±2℃中各存放 30 分钟 循环 5 次,在室温下恢复到原来的状态。
无可见损伤、电阻值 的 最 大 变 化 率 在 ±25%以内
温度传感器稳态湿热
温度 40±2℃,相对湿度 93±3%,存放 48±2 小时后,在正常状态下1 小时。
无可见损伤、标志清 晰、无击穿或飞弧 绝 缘电阻 ≥500MΩ电 阻值的最大变化率在 ±25%以内
引出端强度
引线轴向加力20N,时间 10±1 秒。 无可见损伤、电阻值 的 最 大 变 化 率 在 ±25%以内
耐焊接热
将10K热敏电阻器引线在 265±5℃的焊锡液里, 液面距电阻体6mm 时间 5±1 秒。 在室温下恢复到原来的状态。
无可见损伤、电阻值 的 最 大 变 化 率 在 ±25%以内
可 焊 性
温度传感器引线浸在 235±5℃的锡液里,时间3 秒。 焊锡涂布面积在 95% 以上
电流冲击
热敏电阻器允许2000 次电流冲击,冲击电流 为最大稳态电流,时间 15 秒,在这样的冲击 后,电阻器恢复到原来的状态。
电阻值的最大变化率 在±15%以内
耐 电 压
NTC温度传感器试验电压 AC:700V,时间 1 分钟, 电压加 在电阻器引线与绝缘层之间。
无击穿或飞弧
NTC温度传感器绝缘电阻 试验电压 DC :100V、时间 1 分钟。 ≥500MΩ
10K温度传感器阻值与温度对应R/T特性表:
10K 温度传感器(热敏电阻器)规格书由专业NTC生产厂家深圳市富温传感技术有限公司提供,人性科技 感知温度 WWW.FUWENNTC.COM
10K温度传感器阻值与温度对应R/T特性表:
Resistance 10k Ohms at 25deg. C | |||||||||||
B Value 3950K at 25/50 deg. C |
T(℃) | R(KΩ) | T(℃) | R(KΩ) | T(℃) | R(KΩ) | T(℃) | R(KΩ) | T(℃) | R(KΩ) | T(℃) | R(KΩ) |
-40 | 277.2 | 1 | 30.25 | 42 | 4.915 | 83 | 1.128 | 124 | 0.343 | 165 | 0.127 |
-39 | 263.6 | 2 | 28.82 | 43 | 4.723 | 84 | 1.093 | 125 | 0.334 | 166 | 0.124 |
-38 | 250.1 | 3 | 27.45 | 44 | 4.539 | 85 | 1.059 | 126 | 0.325 | 167 | 0.121 |
-37 | 236.8 | 4 | 26.16 | 45 | 4.363 | 86 | 1.027 | 127 | 0.317 | 168 | 0.119 |
-36 | 224.0 | 5 | 24.94 | 46 | 4.195 | 87 | 0.996 | 128 | 0.308 | 169 | 0.116 |
-35 | 211.5 | 6 | 23.77 | 47 | 4.034 | 88 | 0.965 | 129 | 0.300 | 170 | 0.114 |
-34 | 199.6 | 7 | 22.67 | 48 | 3.880 | 89 | 0.936 | 130 | 0.292 | 171 | 0.112 |
-33 | 188.1 | 8 | 21.62 | 49 | 3.733 | 90 | 0.908 | 131 | 0.285 | 172 | 0.109 |
-32 | 177.3 | 9 | 20.63 | 50 | 3.592 | 91 | 0.881 | 132 | 0.277 | 173 | 0.107 |
-31 | 167.0 | 10 | 19.68 | 51 | 3.457 | 92 | 0.855 | 133 | 0.270 | 174 | 0.105 |
-30 | 157.2 | 11 | 18.78 | 52 | 3.328 | 93 | 0.830 | 134 | 0.263 | 175 | 0.103 |
-29 | 148.1 | 12 | 17.93 | 53 | 3.204 | 94 | 0.805 | 135 | 0.257 | 176 | 0.101 |
-28 | 139.4 | 13 | 17.12 | 54 | 3.086 | 95 | 0.782 | 136 | 0.250 | 177 | 0.099 |
-27 | 131.3 | 14 | 16.35 | 55 | 2.972 | 96 | 0.759 | 137 | 0.244 | 178 | 0.097 |
-26 | 123.7 | 15 | 15.62 | 56 | 2.863 | 97 | 0.737 | 138 | 0.238 | 179 | 0.095 |
-25 | 116.6 | 16 | 14.93 | 57 | 2.759 | 98 | 0.715 | 139 | 0.232 | 180 | 0.093 |
-24 | 110.0 | 17 | 14.26 | 58 | 2.659 | 99 | 0.695 | 140 | 0.226 | 181 | 0.091 |
-23 | 103.7 | 18 | 13.63 | 59 | 2.564 | 100 | 0.674 | 141 | 0.220 | 182 | 0.089 |
-22 | 97.9 | 19 | 13.04 | 60 | 2.472 | 101 | 0.656 | 142 | 0.215 | 183 | 0.087 |
-21 | 92.50 | 20 | 12.47 | 61 | 2.384 | 102 | 0.638 | 143 | 0.210 | 184 | 0.086 |
-20 | 87.43 | 21 | 11.92 | 62 | 2.299 | 103 | 0.620 | 144 | 0.204 | 185 | 0.084 |
-19 | 82.79 | 22 | 11.41 | 63 | 2.218 | 104 | 0.603 | 145 | 0.199 | 186 | 0.082 |
-18 | 78.44 | 23 | 10.91 | 64 | 2.141 | 105 | 0.586 | 146 | 0.195 | 187 | 0.081 |
-17 | 74.36 | 24 | 10.45 | 65 | 2.066 | 106 | 0.569 | 147 | 0.190 | 188 | 0.079 |
-16 | 70.53 | 25 | 10.00 | 66 | 1.994 | 107 | 0.554 | 148 | 0.186 | 189 | 0.077 |
-15 | 66.92 | 26 | 9.575 | 67 | 1.926 | 108 | 0.538 | 149 | 0.181 | 190 | 0.076 |
-14 | 63.54 | 27 | 9.170 | 68 | 1.860 | 109 | 0.523 | 150 | 0.177 | 191 | 0.074 |
-13 | 60.34 | 28 | 8.784 | 69 | 1.796 | 110 | 0.508 | 151 | 0.173 | 192 | 0.073 |
-12 | 57.33 | 29 | 8.416 | 70 | 1.735 | 111 | 0.494 | 152 | 0.169 | 193 | 0.071 |
-11 | 54.50 | 30 | 8.064 | 71 | 1.677 | 112 | 0.480 | 153 | 0.165 | 194 | 0.070 |
-10 | 51.82 | 31 | 7.730 | 72 | 1.621 | 113 | 0.467 | 154 | 0.161 | 195 | 0.069 |
-9 | 49.28 | 32 | 7.410 | 73 | 1.567 | 114 | 0.454 | 155 | 0.158 | 196 | 0.067 |
-8 | 46.89 | 33 | 7.106 | 74 | 1.515 | 115 | 0.441 | 156 | 0.154 | 197 | 0.066 |
-7 | 44.62 | 34 | 6.815 | 75 | 1.465 | 116 | 0.429 | 157 | 0.151 | 198 | 0.065 |
-6 | 42.48 | 35 | 6.538 | 76 | 1.417 | 117 | 0.417 | 158 | 0.147 | 199 | 0.063 |
-5 | 40.45 | 36 | 6.273 | 77 | 1.371 | 118 | 0.406 | 159 | 0.144 | 200 | 0.062 |
-4 | 38.53 | 37 | 6.020 | 78 | 1.326 | 119 | 0.394 | 160 | 0.141 | ||
-3 | 36.70 | 38 | 5.778 | 79 | 1.284 | 120 | 0.384 | 161 | 0.138 | ||
-2 | 34.97 | 39 | 5.548 | 80 | 1.243 | 121 | 0.373 | 162 | 0.135 | ||
-1 | 33.33 | 40 | 5.327 | 81 | 1.203 | 122 | 0.363 | 163 | 0.132 | ||
0 | 31.77 | 41 | 5.117 | 82 | 1.165 | 123 | 0.353 | 164 | 0.129 |
