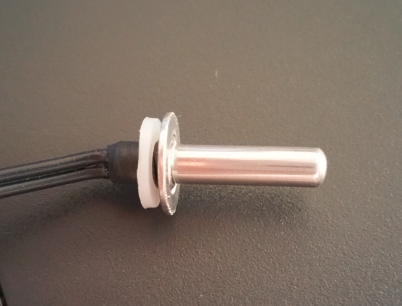

NTC温度传感器 标称阻值(R25℃)100KΩ
来源:本站 更新时间:2017-01-31 09:54:06 查看次数:
NTC温度传感器 标称阻值(R25℃)100KΩ产品特点:
1。使用温度范围从- 40 -摄氏300度
2。高精度公差为+ / -0.1℃
3。优良的热循环耐力
4。反应快,一致性好
5。温度传感器尺寸可根据客户要求订制
NTC温度传感器标称阻值(R25℃)100KΩ主要技术参数:
R25 电阻 | 100 K 欧姆 |
电阻温度系数 | R/T |
B 值 | 3950 |
额定的功率 | < / = 50mw |
工作温度 | -40 ℃-300ºC |
温度系数 | 负温度系数 |
损耗因数 | ≥2.0mW / º C |
引线式 | 环氧树脂 |
工艺 | 灌封 |
技术 | 传感器制作 |
型号 | FWGF型热敏电阻 |
功能类型 | 碳膜电阻器 |
使用 |
温度测量 温度控制 温度补偿 |
NTC传感器产品不同应用场合分类:
1. 汽车: CV系列——汽车电子温度探头用NTC
SWS系列——汽车温度传感器用温度传感器
KWS系列——交通工具热敏电阻
2. 医疗: FW系列——医疗设备温度传感器用NTC热敏芯片
FC系列——医疗温度传感器用NTC热敏器
SW系列——电子温度计高精度热敏电阻
3. 家电: JD系列——灌封型NTC温度传感器
DQ系列——绝缘引线型小皮线热敏电阻
4. 电池: TX系列——片式(贴片)负温度系数NTC
HW系列——非绝缘引线插件热敏电阻器
5. 计算机及办公自动化设备:
OA系列——办公自动化漆包线NTC热敏电阻
OF系列——单端玻璃封耐高温NTC温度传感器
WP系列——薄膜NTC热敏电阻
6. 消费类电子:
JG系列——非绝缘引线插件热敏原件
AP系列——绝缘引线型NTC温度探头
7. 集成电路/模块:
MJ系列——小体积芯片NTC热敏电阻
NTC温度传感器 标称阻值(R25℃)100KΩ阻值与温度对应R/T特性表
TEMPERATURE VS RESISTANCE TABLE
Resistance 100k Ohms at 25deg. C
B Value 3900K at 25/50 deg. C
Temp. (deg. C) |
R (kOhms) |
Temp. (deg. C) |
R (kOhms) |
Temp. (deg. C) |
R (kOhms) |
Temp. (deg. C) |
R (kOhms) |
|||||
-40 | 3273.0833 | 21 | 119.1891 | 82 | 11.9142 | 143 | 2.1435 | |||||
-39 | 3062.6606 | 22 | 114.0277 | 83 | 11.5378 | 144 | 2.0916 | |||||
-38 | 2867.2078 | 23 | 109.1180 | 84 | 11.1750 | 145 | 2.0411 | |||||
-37 | 2685.5610 | 24 | 104.4464 | 85 | 10.8253 | 146 | 1.9920 | |||||
-36 | 2516.6570 | 25 | 100.0000 | 86 | 10.4880 | 147 | 1.9443 | |||||
-35 | 2359.5186 | 26 | 95.7669 | 87 | 10.1628 | 148 | 1.8979 | |||||
-34 | 2213.2505 | 27 | 91.7358 | 88 | 9.8491 | 149 | 1.8528 | |||||
-33 | 2077.0322 | 28 | 87.8959 | 89 | 9.5465 | 150 | 1.8089 | |||||
-32 | 1950.1079 | 29 | 84.2373 | 90 | 9.2546 | 151 | 1.7663 | |||||
-31 | 1831.7847 | 30 | 80.7504 | 91 | 8.9729 | 152 | 1.7248 | |||||
-30 | 1721.4255 | 31 | 77.4264 | 92 | 8.7010 | 153 | 1.6845 | |||||
-29 | 1618.4442 | 32 | 74.2568 | 93 | 8.4385 | 154 | 1.6452 | |||||
-28 | 1522.3009 | 33 | 71.2336 | 94 | 8.1851 | 155 | 1.6070 | |||||
-27 | 1432.4991 | 34 | 68.3494 | 95 | 7.9404 | 156 | 1.5699 | |||||
-26 | 1348.5809 | 35 | 65.5971 | 96 | 7.7042 | 157 | 1.5338 | |||||
-25 | 1270.1243 | 36 | 62.9700 | 97 | 7.4760 | 158 | 1.4986 | |||||
-24 | 1196.7401 | 37 | 60.4618 | 98 | 7.2555 | 159 | 1.4643 | |||||
-23 | 1128.0691 | 38 | 58.0664 | 99 | 7.0425 | 160 | 1.4310 | |||||
-22 | 1063.7797 | 39 | 55.7784 | 100 | 6.8367 | 161 | 1.3950 | |||||
-21 | 1003.5657 | 40 | 53.5923 | 101 | 6.6378 | 162 | 1.3600 | |||||
-20 | 947.1439 | 41 | 51.5031 | 102 | 6.4455 | 163 | 1.3435 | |||||
-19 | 894.2524 | 42 | 49.5060 | 103 | 6.2597 | 164 | 1.3063 | |||||
-18 | 844.6492 | 43 | 47.5966 | 104 | 6.0800 | 165 | 1.2772 | |||||
-17 | 798.1099 | 44 | 45.7705 | 105 | 5.9062 | 166 | 1.2488 | |||||
-16 | 754.4269 | 45 | 44.0238 | 106 | 5.7381 | 167 | 1.2212 | |||||
-15 | 713.4080 | 46 | 42.3525 | 107 | 5.5756 | 168 | 1.1942 | |||||
-14 | 674.8749 | 47 | 40.7531 | 108 | 5.4183 | 169 | 1.1680 | |||||
-13 | 638.6620 | 48 | 39.2222 | 109 | 5.2661 | 170 | 1.1424 | |||||
-12 | 604.6163 | 49 | 37.7564 | 110 | 5.1189 | 171 | 1.1175 | |||||
-11 | 572.5949 | 50 | 36.3527 | 111 | 4.9764 | 172 | 1.0932 | |||||
-10 | 542.4660 | 51 | 35.0082 | 112 | 4.8384 | 173 | 1.0696 | |||||
-9 | 514.1065 | 52 | 33.7201 | 113 | 4.7049 | 174 | 1.0465 | |||||
-8 | 487.4023 | 53 | 32.4858 | 114 | 4.5756 | 175 | 1.0240 | |||||
-7 | 462.2471 | 54 | 31.3027 | 115 | 4.4504 | 176 | 1.0021 | |||||
-6 | 438.5423 | 55 | 30.1686 | 116 | 4.3977 | 177 | 0.9808 | |||||
-5 | 416.1957 | 56 | 29.0811 | 117 | 4.2117 | 178 | 0.9600 | |||||
-4 | 395.1219 | 57 | 28.0381 | 118 | 4.0980 | 179 | 0.9396 | |||||
-3 | 375.2411 | 58 | 27.0376 | 119 | 3.9878 | 180 | 0.9198 | |||||
-2 | 356.4790 | 59 | 26.0776 | 120 | 3.8810 | 181 | 0.9005 | |||||
-1 | 338.7663 | 60 | 25.1564 | 121 | 3.7775 | 182 | 0.8817 | |||||
0 | 322.0384 | 61 | 24.2722 | 122 | 3.6772 | 183 | 0.8633 | |||||
1 | 306.2350 | 62 | 23.4233 | 123 | 3.5799 | 184 | 0.8454 | |||||
2 | 291.2999 | 63 | 22.6082 | 124 | 3.4857 | 185 | 0.8279 | |||||
3 | 277.1804 | 64 | 21.8254 | 125 | 3.3943 | 186 | 0.8109 | |||||
4 | 263.8276 | 65 | 21.0734 | 126 | 3.3057 | 187 | 0.7942 | |||||
5 | 251.1955 | 66 | 20.3509 | 127 | 3.2197 | 188 | 0.7780 | |||||
6 | 239.2413 | 67 | 19.6565 | 128 | 3.1363 | 189 | 0.7621 | |||||
7 | 227.9249 | 68 | 18.9892 | 129 | 3.0555 | 190 | 0.7467 | |||||
8 | 217.2087 | 69 | 18.3477 | 130 | 2.9770 | 191 | 0.7316 | |||||
9 | 207.0576 | 70 | 17.7308 | 131 | 2.9009 | 192 | 0.7168 | |||||
10 | 197.4389 | 71 | 17.1376 | 132 | 2.8270 | 193 | 0.7024 | |||||
11 | 188.3216 | 72 | 16.5671 | 133 | 2.7553 | 194 | 0.6884 | |||||
12 | 179.6769 | 73 | 16.0181 | 134 | 2.6857 | 195 | 0.6747 | |||||
13 | 171.4779 | 74 | 15.4899 | 135 | 2.6182 | 196 | 0.6613 | |||||
14 | 163.6990 | 75 | 14.9816 | 136 | 2.5526 | 197 | 0.6482 | |||||
15 | 156.3166 | 76 | 14.4923 | 137 | 2.4889 | 198 | 0.6354 | |||||
16 | 149.3083 | 77 | 14.0213 | 138 | 2.4271 | 199 | 0.6229 | |||||
17 | 142.6533 | 78 | 13.5677 | 139 | 2.3671 | 200 | 0.6108 | |||||
18 | 136.3317 | 79 | 13.1309 | 140 | 2.3087 | |||||||
19 | 130.3252 | 80 | 12.7102 | 141 | 2.2521 | |||||||
20 | 124.6165 | 81 | 12.3048 | 142 | 2.1970 |
