10K B值3450 NTC热敏电阻R/T表
来源:本站  更新时间:2017-04-25 09:32:04  查看次数:

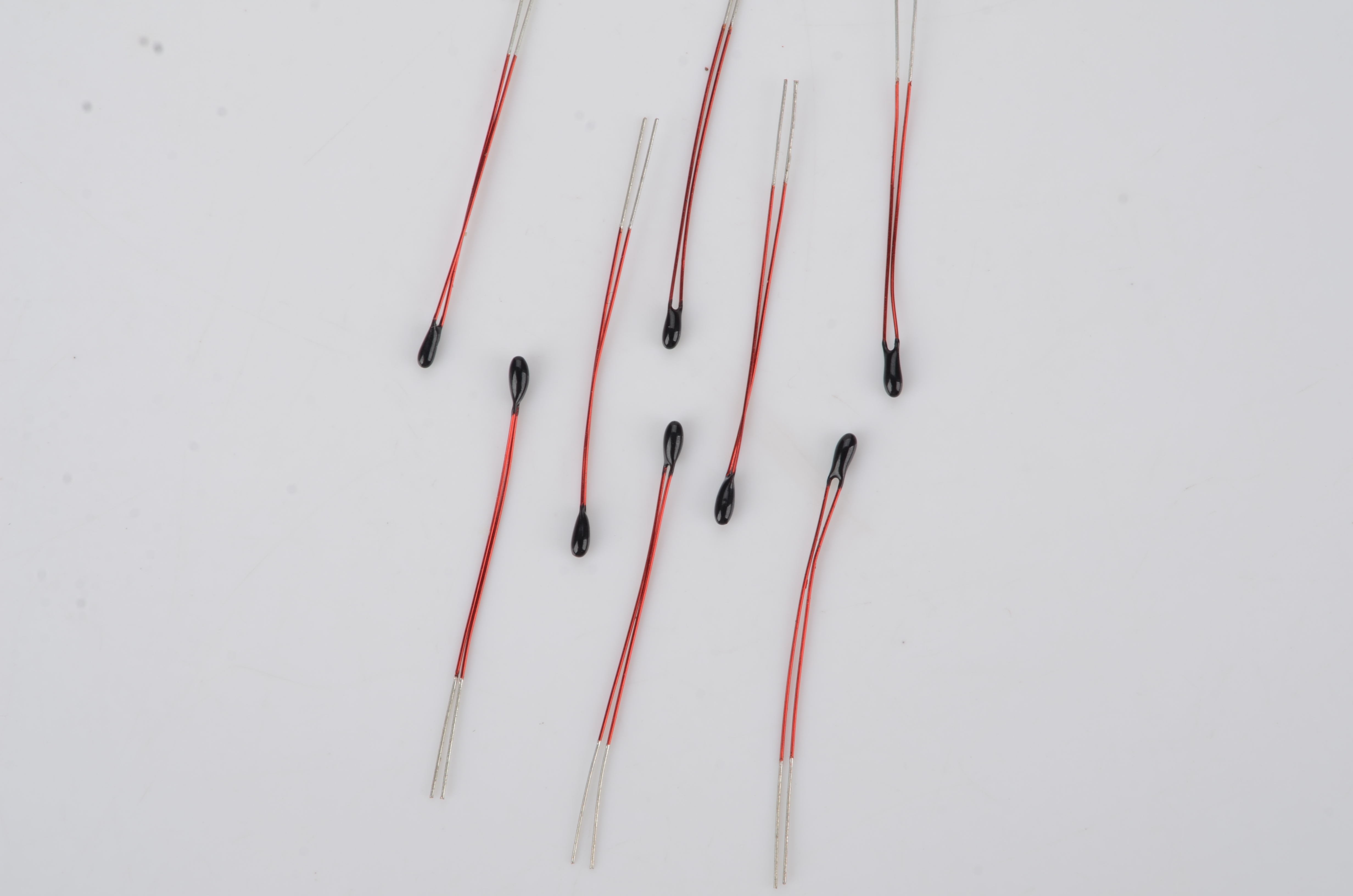

  负温度系数NTC温度传感器零功率电阻值为10K欧精度1%, B(25/50)=3450,B值误差±1, NTC热敏电阻阻值与温度对应R/T特性表。本参数主要应用于:常温温度测量与检测如:锂电池表面温度检测、空气温度测量、散热片温度监测等等
TEMPERATURE VS RESISTANCE TABLE
Resistance          10k Ohms at 25deg. C
Resistance Tolerance     + / - 1%
B Value              3450K at 25/50 deg. C
B Value Tolerance         + / - 1 %

Temp.
(deg. C)
Rmax
(k Ohms)
Rnor
(k Ohms)
Rmin
(k Ohms)
-30 125.1677 120.8780 116.7237
-29 118.5611 114.5593 110.6816
-28 112.3456 108.6116 104.9911
-27 106.4958 103.0107 99.6297
-26 100.9879 97.7344 94.5763
-25 95.7998 92.7619 89.8113
-24 90.9111 88.0738 85.3166
-23 86.3026 83.6522 81.0752
-22 81.9565 79.4803 77.0712
-21 77.8565 75.5426 73.2901
-20 73.9871 71.8244 69.7179
-19 70.3339 68.3123 66.3435
-18 66.8837 64.9935 63.1505
-17 63.6239 61.8564 60.1321
-16 60.5429 58.8899 57.2764
-15 57.6298 56.0838 54.5738
-14 54.8746 53.4284 52.0151
-13 52.2677 50.9148 49.5919
-12 49.8004 48.5346 47.2962
-11 47.4643 46.2799 45.1204
-10 45.2518 44.1434 43.0578
-9 43.1555 42.1182 41.1018
-8 41.1688 40.1980 39.2462
-7 39.2852 38.3766 37.4853
-6 37.4989 36.6485 35.8138
-5 35.8042 35.0083 34.2267
-4 34.1960 33.4511 32.7191
-3 32.6694 31.9721 31.2867
-2 31.2197 30.5672 29.9253
-1 29.8427 29.2320 28.6309
0 28.5344 27.9629 27.4000
1 27.2909 26.7560 26.2291
2 26.1086 25.6082 25.1148
3 24.9843 24.5161 24.0543
4 23.9147 23.4767 23.0445
5 22.8970 22.4873 22.0828
6 21.9282 21.5451 21.1666
7 21.0059 20.6477 20.2935
8 20.1275 19.7926 19.4614
9 19.2907 18.9777 18.6679
10 18.4932 18.2008 17.9112
11 17.7332 17.4600 17.1894
12 17.0085 16.7534 16.5005
13 16.3174 16.0793 15.8431
14 15.6582 15.4360 15.2154
15 15.0291 14.8219 14.6160
16 14.4287 14.2355 14.0435
17 13.8556 13.6755 13.4964
18 13.3082 13.1405 12.9737
19 12.7855 12.6294 12.4739
20 12.2860 12.1408 11.9961
21 11.8087 11.6737 11.5391
22 11.3524 11.2270 11.1019
23 10.9162 10.7998 10.6836
24 10.4990 10.3911 10.2833
25 10.1000 10.0000 9.9000
26 9.7256 9.6256 9.5258
27 9.3671 9.2673 9.1676
28 9.0236 8.9241 8.8248
29 8.6944 8.5953 8.4965
30 8.3790 8.2804 8.1822
31 8.0766 7.9786 7.8810
32 7.7867 7.6894 7.5925
33 7.5087 7.4121 7.3161
34 7.2420 7.1463 7.0511
35 6.9861 6.8913 6.7970
36 6.7406 6.6466 6.5533
37 6.5049 6.4119 6.3197
38 6.2786 6.1867 6.0955
39 6.0614 5.9705 5.8804
40 5.8527 5.7629 5.6739
41 5.6522 5.5635 5.4757
42 5.4596 5.3721 5.2854
43 5.2745 5.1881 5.1027
44 5.0966 5.0114 4.9271
45 4.9256 4.8416 4.7585
46 4.7611 4.6783 4.5965
47 4.6029 4.5213 4.4407
48 4.4508 4.3704 4.2910
49 4.3044 4.2252 4.1471
50 4.1635 4.0855 4.0086
51 4.0279 3.9511 3.8755
52 3.8974 3.8218 3.7474
53 3.7717 3.6974 3.6241
54 3.6506 3.5775 3.5055
55 3.5341 3.4622 3.3914
56 3.4218 3.3510 3.2815
57 3.3136 3.2440 3.1756
58 3.2093 3.1409 3.0737
59 3.1088 3.0416 2.9755
60 3.0119 2.9458 2.8809
61 2.9184 2.8535 2.7898
62 2.8283 2.7646 2.7020
63 2.7414 2.6788 2.6173
64 2.6576 2.5961 2.5357
65 2.5767 2.5163 2.4570
66 2.4987 2.4393 2.3811
67 2.4233 2.3650 2.3078
68 2.3506 2.2933 2.2372
69 2.2804 2.2241 2.1691
70 2.2126 2.1574 2.1033
71 2.1471 2.0929 2.0398
72 2.0839 2.0306 1.9785
73 2.0228 1.9705 1.9194
74 1.9638 1.9124 1.8622
75 1.9067 1.8563 1.8071
76 1.8516 1.8021 1.7538
77 1.7983 1.7497 1.7023
78 1.7467 1.6991 1.6525
79 1.6969 1.6501 1.6044
80 1.6487 1.6028 1.5580
81 1.6021 1.5570 1.5131
82 1.5570 1.5128 1.4696
83 1.5134 1.4700 1.4276
84 1.4712 1.4286 1.3870
85 1.4303 1.3885 1.3477
86 1.3908 1.3497 1.3097
87 1.3525 1.3122 1.2730
88 1.3154 1.2759 1.2374
89 1.2796 1.2407 1.2030
90 1.2448 1.2067 1.1696
91 1.2111 1.1737 1.1374
92 1.1785 1.1418 1.1061
93 1.1469 1.1109 1.0759
94 1.1163 1.0809 1.0466
95 1.0866 1.0519 1.0182
96 1.0579 1.0238 0.9907
97 1.0300 0.9966 0.9641
98 1.0030 0.9702 0.9383
99 0.9768 0.9446 0.9133
100 0.9514 0.9197 0.8891
101 0.9267 0.8957 0.8656
102 0.9028 0.8723 0.8428
103 0.8796 0.8497 0.8207
104 0.8571 0.8278 0.7993
105 0.8353 0.8065 0.7786
106 0.8141 0.7858 0.7584
107 0.7936 0.7658 0.7389
108 0.7736 0.7463 0.7199
109 0.7542 0.7274 0.7015
110 0.7354 0.7091 0.6837
111 0.7171 0.6913 0.6664
112 0.6994 0.6740 0.6495
113 0.6822 0.6573 0.6332
114 0.6654 0.6410 0.6174
115 0.6492 0.6252 0.6020
116 0.6334 0.6098 0.5871
117 0.6180 0.5949 0.5725
118 0.6031 0.5804 0.5584
119 0.5886 0.5663 0.5448
120 0.5745 0.5526 0.5314
121 0.5608 0.5393 0.5185
122 0.5475 0.5263 0.5060
123 0.5345 0.5138 0.4938
124 0.5219 0.5015 0.4819
125 0.5097 0.4897 0.4704
126 0.4978 0.4781 0.4591
127 0.4862 0.4669 0.4482
128 0.4749 0.4559 0.4376
129 0.4640 0.4453 0.4273
130 0.4533 0.4349 0.4173
131 0.4429 0.4249 0.4075
132 0.4328 0.4151 0.3950
133 0.4200 0.4056 0.3888
134 0.4100 0.3977 0.3935
135 0.3918 0.3899 0.3711
136 0.3950 0.3700 0.3626
137 0.3861 0.3699 0.3935
138 0.3550 0.3616 0.3470
139 0.3600 0.3535 0.3384
140 0.3610 0.3480 0.3308
141 0.3530 0.3379 0.3234
142 0.3453 0.3304 0.3161
143 0.3377 0.3231 0.3091
144 0.3303 0.3160 0.3022
145 0.3232 0.3090 0.2955
146 0.3162 0.3023 0.2890
147 0.3094 0.2957 0.2826
148 0.3027 0.2893 0.2764
149 0.2963 0.2831 0.2704
150 0.2900 0.2770 0.2645
151 0.2838 0.2710 0.2588
152 0.2778 0.2653 0.2532
153 0.2720 0.2596 0.2478
154 0.2663 0.2541 0.2425
155 0.2607 0.2488 0.2373
156 0.2553 0.2435 0.2323
157 0.2500 0.2384 0.2274
158 0.2448 0.2334 0.2226
159 0.2398 0.2286 0.2179
160 0.2348 0.2238 0.2133
161 0.2300 0.2192 0.2089
162 0.2254 0.2147 0.2046
163 0.2208 0.2103 0.2003
164 0.2163 0.2060 0.1962
165 0.2120 0.2018 0.1922
166 0.2077 0.1977 0.1882
167 0.2036 0.1938 0.1844
168 0.1995 0.1899 0.1806
169 0.1955 0.1860 0.1770
170 0.1917 0.1823 0.1734
171 0.1879 0.1787 0.1699
172 0.1842 0.1752 0.1665
173 0.1806 0.1717 0.1632
174 0.1771 0.1683 0.1600
175 0.1736 0.1650 0.1568
176 0.1703 0.1618 0.1537
177 0.1670 0.1586 0.1507
178 0.1638 0.1556 0.1477
179 0.1607 0.1526 0.1448
180 0.1576 0.1496 0.1420
181 0.1546 0.1467 0.1393
182 0.1517 0.1439 0.1366
183 0.1488 0.1412 0.1339
184 0.1460 0.1385 0.1314
185 0.1433 0.1359 0.1289
186 0.1406 0.1333 0.1264
187 0.1380 0.1308 0.1240
188 0.1354 0.1284 0.1217
189 0.1329 0.1260 0.1194
190 0.1305 0.1236 0.1171
191 0.1281 0.1213 0.1149
192 0.1257 0.1191 0.1128
193 0.1234 0.1169 0.1107
194 0.1212 0.1148 0.1086
195 0.1190 0.1127 0.1066
196 0.1169 0.1106 0.1047
197 0.1148 0.1086 0.1028
198 0.1127 0.1066 0.1009
199 0.1107 0.1047 0.0990
200 0.1087 0.1028 0.0973
201 0.1068 0.1010 0.0955
202 0.1049 0.0992 0.0938
203 0.1031 0.0974 0.0921
204 0.1013 0.0957 0.0904
205 0.0995 0.0940 0.0888
206 0.0978 0.0924 0.0873
207 0.0961 0.0907 0.0857
208 0.0944 0.0892 0.0842
209 0.0928 0.0876 0.0827
210 0.0912 0.0861 0.0813
211 0.0896 0.0846 0.0798
212 0.0881 0.0831 0.0785
213 0.0866 0.0817 0.0771
214 0.0851 0.0803 0.0758
215 0.0837 0.0789 0.0745
216 0.0823 0.0776 0.0732
217 0.0809 0.0763 0.0719
218 0.0795 0.0750 0.0707
219 0.0782 0.0737 0.0695
220 0.0769 0.0725 0.0683
221 0.0756 0.0713 0.0672
222 0.0744 0.0701 0.0660
223 0.0732 0.0689 0.0649
224 0.0720 0.0678 0.0638
225 0.0708 0.0667 0.0628
226 0.0696 0.0656 0.0617
227 0.0685 0.0645 0.0607
228 0.0674 0.0634 0.0597
229 0.0663 0.0624 0.0587
230 0.0652 0.0614 0.0578
231 0.0642 0.0604 0.0568
232 0.0632 0.0594 0.0559
233 0.0622 0.0585 0.0550
234 0.0612 0.0575 0.0541
235 0.0602 0.0566 0.0532
236 0.0593 0.0557 0.0524
237 0.0583 0.0548 0.0515
238 0.0574 0.0540 0.0507
239 0.0565 0.0531 0.0499
240 0.0557 0.0523 0.0491
241 0.0548 0.0515 0.0483
242 0.0539 0.0507 0.0476
243 0.0531 0.0499 0.0468
244 0.0523 0.0491 0.0461
245 0.0515 0.0483 0.0454
246 0.0507 0.0476 0.0447
247 0.0499 0.0469 0.0440
248 0.0492 0.0462 0.0433
249 0.0484 0.0454 0.0426
250 0.0477 0.0448 0.0420
251 0.0470 0.0441 0.0413
252 0.0463 0.0434 0.0407
253 0.0456 0.0428 0.0401
254 0.0449 0.0421 0.0395
255 0.0443 0.0415 0.0389
256 0.0436 0.0409 0.0383
257 0.0430 0.0403 0.0377
258 0.0423 0.0397 0.0372
259 0.0417 0.0391 0.0366
260 0.0411 0.0385 0.0361
261 0.0405 0.0379 0.0355
262 0.0399 0.0374 0.0350
263 0.0394 0.0368 0.0345
264 0.0388 0.0363 0.0340
265 0.0382 0.0358 0.0335
266 0.0377 0.0353 0.0330
267 0.0372 0.0348 0.0325
268 0.0366 0.0343 0.0320
269 0.0361 0.0338 0.0316
270 0.0356 0.0333 0.0311
271 0.0351 0.0328 0.0307
272 0.0346 0.0324 0.0302
273 0.0341 0.0319 0.0298
274 0.0336 0.0314 0.0294
275 0.0332 0.0310 0.0290
276 0.0327 0.0306 0.0286
277 0.0323 0.0301 0.0282
278 0.0318 0.0297 0.0278
279 0.0314 0.0293 0.0274
280 0.0310 0.0289 0.0270
281 0.0305 0.0285 0.0266
282 0.0301 0.0281 0.0263
283 0.0297 0.0277 0.0259
284 0.0293 0.0274 0.0255
285 0.0289 0.0270 0.0252
286 0.0285 0.0266 0.0248
287 0.0282 0.0263 0.0245
288 0.0278 0.0259 0.0242
289 0.0274 0.0256 0.0238
290 0.0270 0.0252 0.0235
291 0.0267 0.0249 0.0232
292 0.0263 0.0246 0.0229
293 0.0260 0.0242 0.0226
294 0.0257 0.0239 0.0223
295 0.0253 0.0236 0.0220
296 0.0250 0.0233 0.0217
297 0.0247 0.0230 0.0214
298 0.0243 0.0227 0.0211
299 0.0240 0.0224 0.0209
300 0.0237 0.0221 0.0206

  负温度系数NTC温度传感器零功率电阻值为10K欧精度1%, B(25/50)=3450B值精度±1, 阻值与温度对应R/T特性表由专业NTC热敏电阻生产厂家富温传感技术公司提供,如需更多参数R/T曲线表请致电本公司免费索取!
