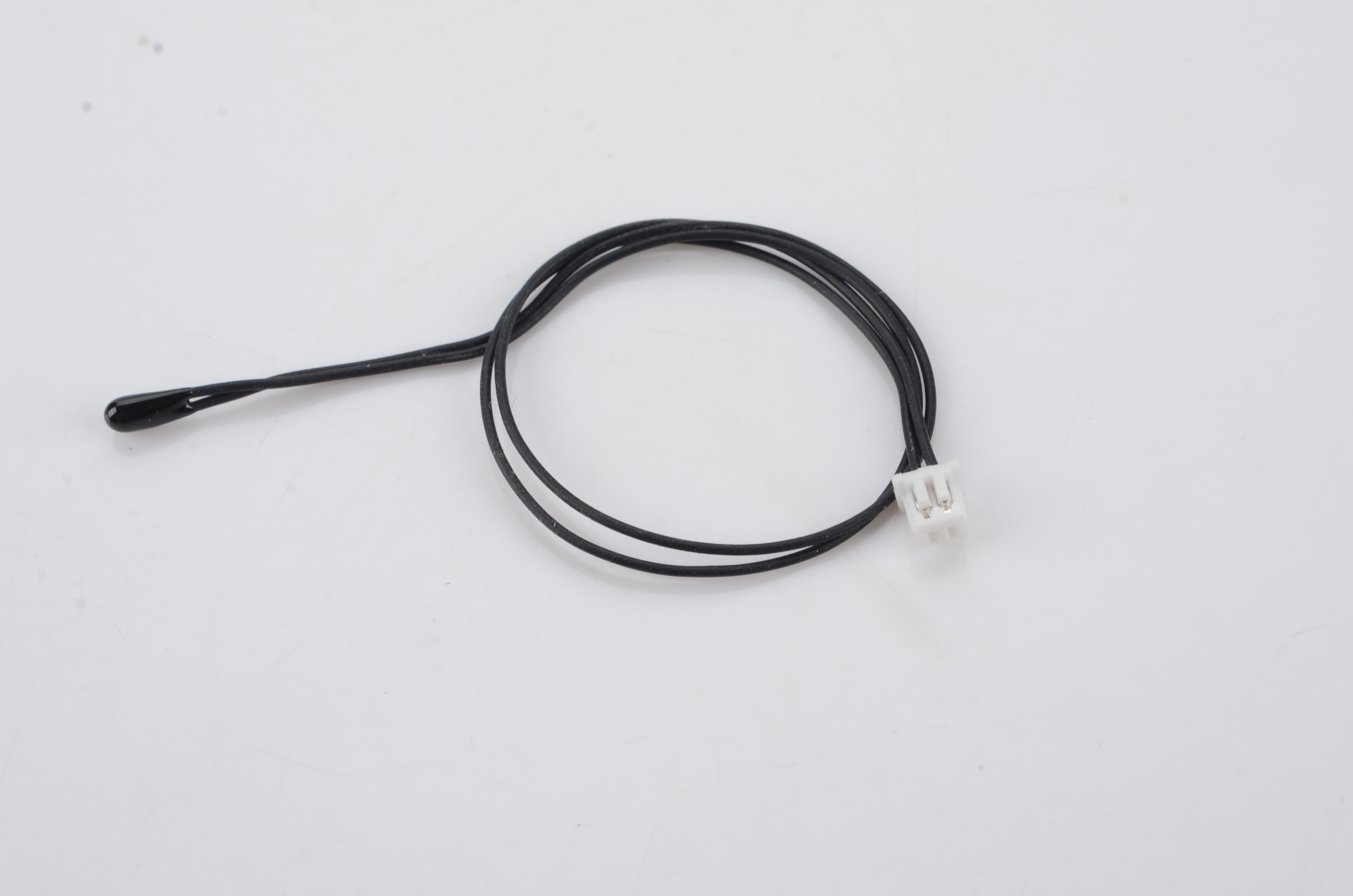

MF5A环氧树脂导线型NTC 热敏电阻
来源：本站 更新时间：2017-06-12 20:06:29 查看次数：
测温型MF5A环氧密封导线绝缘型负温度系数NTC,采用高密度镀金电极NTC芯片与ULUL2651 30#PVC双拼绝缘105℃ 300V 黑色导线链接通过导热系数好环氧树脂封装成水滴型俗称为小黑头（小蝌蚪）热敏电阻器，产品性能稳定、可长期工作(年电阻值漂移率≤5‰）它具有电阻值随温度的变化而变化的特性,即在一定的测量功率下,电阻值随着温度上升而下降。
MF52A珠状NTC特点：
• NTC环氧树脂封闭、 体积小、 响应时间快，灵敏度高。
• 热敏电阻可长期稳定的工作，高可靠性好，阻值B值精度高。
• NTC温度传感器绝缘导线耐折性强，焊接PCBA板上导线不易断。
MF52A热敏电阻主要功能：
• 精密温度测量
• 温度补偿
• 温度测量和控制电路

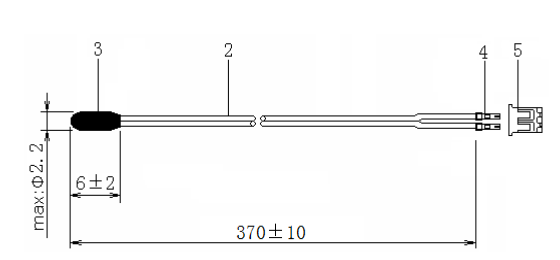

MF52温度传感器尺寸图：
热敏电阻图注：
1、热敏电阻电阻芯片：R(25℃)=100KΩ±3% B(25℃/50℃)=3950K±1%、R(25℃)=10KΩ±1% B(25℃/85℃)=3435K±2%
2、温度传感器黑色绝缘双支线：3398-30AWG 线长:373+2mm
3、NTC探头黑色封装树脂 ：防渗湿耐高压封装
4、温度传感器尾部端子：1.25
5、温度探头尾部白色塑胶壳：1.25-2Y
NTC温度传感器应用程序：
• 电子温度计、 电子万年历、 电子钟温度显示。
• 冷却和加热设备、 加热恒温电器。
• 汽车电子温度测量和控制电路。
• 温度传感器，温度仪表。
• 电子医疗器械、 电子清洗设备。
• Molile 手机电池和充电电装置
• 面包炉和其他小电器
MF52A热敏电阻主要技术参数：
| 热敏电阻参数 | NTC参数范围 | 热敏电阻测试条件 |
| R25（标称电阻值） | 500 Ω ~ 1 M Ω | 恒定的温度25 ℃± 0.05 ℃ |
| R25Premissible 方差 （%） | ± 1、± 2、± 3、±5 | 恒定的温度25 ℃± 0.05 ℃ |
|
B25/50（材料系数） （热敏感性指数） |
3000 ~ 5000 K |
恒定的温度25 ℃± 0.05 ℃ 恒定的温度50 ℃± 0.05 ℃ |
| B25/50值 premissible variance(%) | ± 1、± 2 |
恒定的温度25 ℃± 0.05 ℃ 恒定的温度50 ℃± 0.05 ℃ |
| Δ （耗散系数） | ≥ 1.5 m w / ℃ | 静态n 仍空气 |
| Τ （热时间常数） | ≤ 5S | 静态n 仍空气 |
| TA（工作温度） | -40 ℃ ~ + 125 ℃ | |
| PN（额定的功率） | 50 兆瓦 | 内工作温度 |
