MF52D-103F3950FAL65
来源:本站 更新时间:2017-06-17 14:56:26 查看次数:
MF52D热敏电阻产品描:

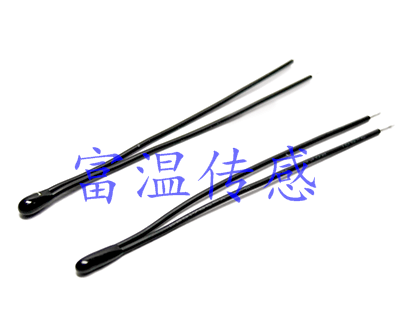

MF52D-103F3950FAL65水滴测温型热敏电阻是采用稳定性好的NTC芯片、防水耐压新工艺生产的小体积的环氧树脂包封型NTC温度传感器,具有高精度和快速反应能长时间稳定工作,互换性好等优点,应用范围: 空调设备、暖气设备、电子温度计、UPS电源、汽车电子、电子台历、充电电池。
MF52D立式塑封型热敏电阻阻值精度与B值精度均为正负1%,特别注意事项:由于各种原因测量的精度有一定的误差.

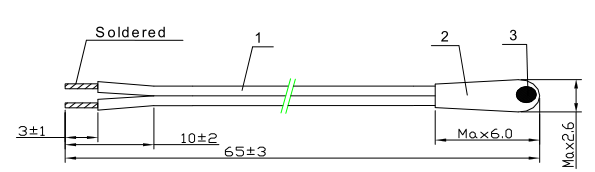

MF52热敏电阻 形状、尺寸:
(单位:mm)
序号 材料名称 规格/型号:
3-1. 电线:UL3302 30AWG TS 105℃ 黑色 65mm
3-2. 环氧树脂:黑色导热环氧树脂
3-3. NTC芯片:MF52 R25=10KΩ±1% B25/50=3950K±1%
MF52系列NTC热敏电阻规范:
MF52系列NTC热敏电阻规范:
·MF52D103F3435,MF52D-104F-3950,MF52E/10K-J,MF52E100K-J,MF52E-102F3950F,MF52E-102G3950,FAMF52E-102H3950FA,MF52E102J,MF52E-102J3950GA
·NTC额定功率(R25ºC)下的电阻范围:2KΩ,2.252KΩ,5KΩ,10KΩ,15KΩ,100KΩ
·热敏电阻R25ºC的允许公差:±1%,±2%,±3%,±5%
·热敏电阻B值(K):3550K,3977K,3935K,3950K,3375K,3470K,3435K等范围
·B值的允许容差:±1%,±2%,±3%,±5%
·温度传感器工作温度范围:-30ºC〜+105ºC
·耗散因数:≥2.0mW/ºC(静止空气中)
·热敏电阻热时间常数:≤15S(静止空气中)
·热敏探头封装:环氧树脂涂层
·MF52系列产品尺寸:根据客户要求定制
MF52热敏电阻R/T参数表:
TEMPERATURE VS RESISTANCE CHARACTERISTICS | |||||||||||
Resistance 10k Ohms at 25deg. C | |||||||||||
B Value 3950K at 25/50 deg. C |
Temp. (deg. C) |
Rmax (k Ohms) |
Rnor (k Ohms) |
Rmin (k Ohms) |
-30 | 186.3613 | 179.2666 | 172.4247 |
-29 | 174.9608 | 168.4053 | 162.0793 |
-28 | 164.3317 | 158.2726 | 152.4218 |
-27 | 154.4170 | 148.8151 | 143.4022 |
-26 | 145.1643 | 139.9837 | 134.9746 |
-25 | 136.5254 | 131.7332 | 127.0964 |
-24 | 128.4558 | 124.0216 | 119.7285 |
-23 | 120.9146 | 116.8107 | 112.8348 |
-22 | 113.8640 | 110.0648 | 106.3818 |
-21 | 107.2691 | 103.7512 | 100.3387 |
-20 | 101.0977 | 97.8396 | 94.6771 |
-19 | 95.3201 | 92.3020 | 89.3705 |
-18 | 89.9088 | 87.1124 | 84.3946 |
-17 | 84.8385 | 82.2471 | 79.7268 |
-16 | 80.0856 | 77.6837 | 75.3463 |
-15 | 75.6284 | 73.4018 | 71.2336 |
-14 | 71.4468 | 69.3823 | 67.3708 |
-13 | 67.5220 | 65.6077 | 63.7412 |
-12 | 63.8370 | 62.0616 | 60.3295 |
-11 | 60.3755 | 58.7288 | 57.1212 |
-10 | 57.1228 | 55.5953 | 54.1032 |
-9 | 54.0651 | 52.6480 | 51.2629 |
-8 | 51.1895 | 49.8747 | 48.5889 |
-7 | 48.4842 | 47.2643 | 46.0705 |
-6 | 45.9381 | 44.8062 | 43.6978 |
-5 | 43.5409 | 42.4906 | 41.4615 |
-4 | 41.2831 | 40.3086 | 39.3531 |
-3 | 39.1559 | 38.2516 | 37.3644 |
-2 | 37.1508 | 36.3117 | 35.4880 |
-1 | 35.2603 | 34.4817 | 33.7169 |
0 | 33.4771 | 32.7547 | 32.0447 |
1 | 31.7945 | 31.1243 | 30.4652 |
2 | 30.2064 | 29.5847 | 28.9728 |
3 | 28.7068 | 28.1301 | 27.5623 |
4 | 27.2904 | 26.7556 | 26.2286 |
5 | 25.9521 | 25.4562 | 24.9672 |
6 | 24.6872 | 24.2274 | 23.7738 |
7 | 23.4912 | 23.0650 | 22.6443 |
8 | 22.3599 | 21.9650 | 21.5750 |
9 | 21.2897 | 20.9239 | 20.5622 |
10 | 20.2768 | 19.9380 | 19.6028 |
11 | 19.3178 | 19.0041 | 18.6937 |
12 | 18.4096 | 18.1193 | 17.8318 |
13 | 17.5493 | 17.2807 | 17.0146 |
14 | 16.7340 | 16.4857 | 16.2394 |
15 | 15.9612 | 15.7317 | 15.5040 |
16 | 15.2284 | 15.0164 | 14.8059 |
17 | 14.5333 | 14.3376 | 14.1432 |
18 | 13.8738 | 13.6933 | 13.5139 |
19 | 13.2479 | 13.0816 | 12.9160 |
20 | 12.6537 | 12.5005 | 12.3479 |
21 | 12.0895 | 11.9485 | 11.8080 |
22 | 11.5535 | 11.4239 | 11.2946 |
23 | 11.0442 | 10.9252 | 10.8064 |
24 | 10.5602 | 10.4510 | 10.3419 |
25 | 10.1000 | 10.0000 | 9.9000 |
26 | 9.6709 | 9.5709 | 9.4710 |
27 | 9.2623 | 9.1626 | 9.0630 |
28 | 8.8732 | 8.7738 | 8.6747 |
29 | 8.5025 | 8.4037 | 8.3052 |
30 | 8.1494 | 8.0512 | 7.9534 |
31 | 7.8128 | 7.7154 | 7.6184 |
32 | 7.4919 | 7.3953 | 7.2993 |
33 | 7.1859 | 7.0903 | 6.9953 |
34 | 6.8940 | 6.7995 | 6.7056 |
35 | 6.6156 | 6.5221 | 6.4294 |
36 | 6.3498 | 6.2576 | 6.1660 |
37 | 6.0962 | 6.0051 | 5.9148 |
38 | 5.8540 | 5.7642 | 5.6752 |
39 | 5.6227 | 5.5342 | 5.4465 |
40 | 5.4018 | 5.3146 | 5.2283 |
41 | 5.1907 | 5.1049 | 5.0199 |
42 | 4.9890 | 4.9045 | 4.8210 |
43 | 4.7961 | 4.7130 | 4.6309 |
44 | 4.6117 | 4.5300 | 4.4494 |
45 | 4.4354 | 4.3551 | 4.2759 |
46 | 4.2667 | 4.1878 | 4.1100 |
47 | 4.1053 | 4.0278 | 3.9515 |
48 | 3.9508 | 3.8748 | 3.7999 |
49 | 3.8030 | 3.7283 | 3.6548 |
50 | 3.6614 | 3.5882 | 3.5161 |
51 | 3.5258 | 3.4540 | 3.3833 |
52 | 3.3960 | 3.3255 | 3.2562 |
53 | 3.2715 | 3.2025 | 3.1346 |
54 | 3.1523 | 3.0846 | 3.0181 |
55 | 3.0380 | 2.9717 | 2.9065 |
56 | 2.9285 | 2.8635 | 2.7996 |
57 | 2.8234 | 2.7597 | 2.6972 |
58 | 2.7227 | 2.6603 | 2.5990 |
59 | 2.6260 | 2.5649 | 2.5049 |
60 | 2.5333 | 2.4734 | 2.4147 |
61 | 2.4443 | 2.3856 | 2.3282 |
62 | 2.3589 | 2.3014 | 2.2452 |
63 | 2.2768 | 2.2206 | 2.1656 |
64 | 2.1981 | 2.1431 | 2.0892 |
65 | 2.1224 | 2.0686 | 2.0159 |
66 | 2.0498 | 1.9970 | 1.9455 |
67 | 1.9800 | 1.9283 | 1.8779 |
68 | 1.9129 | 1.8623 | 1.8130 |
69 | 1.8484 | 1.7989 | 1.7507 |
70 | 1.7864 | 1.7380 | 1.6908 |
71 | 1.7267 | 1.6794 | 1.6332 |
72 | 1.6694 | 1.6231 | 1.5779 |
73 | 1.6142 | 1.5689 | 1.5247 |
74 | 1.5612 | 1.5168 | 1.4736 |
75 | 1.5101 | 1.4667 | 1.4245 |
76 | 1.4610 | 1.4185 | 1.3772 |
77 | 1.4137 | 1.3722 | 1.3317 |
78 | 1.3681 | 1.3275 | 1.2880 |
79 | 1.3243 | 1.2845 | 1.2458 |
80 | 1.2820 | 1.2431 | 1.2053 |
81 | 1.2413 | 1.2033 | 1.1663 |
82 | 1.2021 | 1.1649 | 1.1287 |
83 | 1.1644 | 1.1279 | 1.0926 |
84 | 1.1279 | 1.0923 | 1.0577 |
85 | 1.0928 | 1.0580 | 1.0241 |
86 | 1.0590 | 1.0249 | 0.9918 |
87 | 1.0264 | 0.9930 | 0.9606 |
88 | 0.9949 | 0.9623 | 0.9306 |
89 | 0.9646 | 0.9326 | 0.9016 |
90 | 0.9353 | 0.9040 | 0.8737 |
91 | 0.9070 | 0.8764 | 0.8468 |
92 | 0.8797 | 0.8498 | 0.8208 |
93 | 0.8534 | 0.8241 | 0.7958 |
94 | 0.8280 | 0.7994 | 0.7716 |
95 | 0.8035 | 0.7754 | 0.7483 |
96 | 0.7798 | 0.7523 | 0.7258 |
97 | 0.7569 | 0.7300 | 0.7041 |
98 | 0.7348 | 0.7085 | 0.6831 |
99 | 0.7134 | 0.6877 | 0.6628 |
100 | 0.6928 | 0.6676 | 0.6433 |
101 | 0.6728 | 0.6482 | 0.6244 |
102 | 0.6536 | 0.6295 | 0.6062 |
103 | 0.6349 | 0.6113 | 0.5885 |
104 | 0.6169 | 0.5938 | 0.5715 |
105 | 0.5995 | 0.5769 | 0.5550 |
106 | 0.5826 | 0.5605 | 0.5391 |
107 | 0.5663 | 0.5447 | 0.5237 |
108 | 0.5506 | 0.5293 | 0.5089 |
109 | 0.5353 | 0.5145 | 0.4945 |
110 | 0.5206 | 0.5002 | 0.4806 |
111 | 0.5063 | 0.4863 | 0.4671 |
112 | 0.4924 | 0.4729 | 0.4541 |
113 | 0.4791 | 0.4599 | 0.4415 |
114 | 0.4661 | 0.4474 | 0.4293 |
115 | 0.4535 | 0.4352 | 0.4175 |
116 | 0.4414 | 0.4234 | 0.4061 |
117 | 0.4296 | 0.4120 | 0.3951 |
118 | 0.4182 | 0.4009 | 0.3844 |
119 | 0.4071 | 0.3902 | 0.3740 |
120 | 0.3964 | 0.3799 | 0.3640 |
