MF52型NTC温度传感器
来源:本站 更新时间:2017-07-27 17:56:06 查看次数:
*概要 :

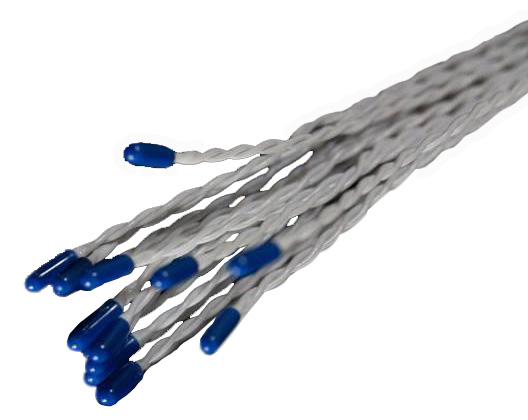

MF52热敏电阻是水滴精密型蓝色头温度传感器,由新型材料制成的小尺寸NTC芯片与绝缘导线连接,通过环氧树脂涂层新工艺制作而成,小尺寸和快速响应,长期稳定性和可靠性极好的公差和互换性,电阻值散热常数2.0mW /°C时间常数在静止空气中7秒,参数规格:电阻在@ 25°C=100K; B值25 / 50=3950K,产品符合RoHS标准。
*应用 :
空调,加热设备,电子温度计、新风系统NTC热敏电阻
液位传感器,汽车电子和电子表日历NTC温度传感器
LED激光灯,无线充电器,锂电池保护板NTC
*特点 :
测试精度高,稳定性好
反应迅速,一致性好
工作温度范围:-40〜+125;
良好的互通性。
*零件号 :
①②③④⑤⑥
①水滴状NTC热敏电阻
②E:环氧树脂涂层包封
③R25:10KΩ-103
④容差:F:±1%G:±2%H:±30%J:±5%K:±10%
⑤L:B25 / 50 H:B25 / 85 T
⑥B值:3470、3435、 3380、3977、4100等
*备注:
1)电阻公差:F:±1%G:±2%H:±3%J:±5%K:±10%。
2)B值的公差为±1%,其精度符合额定电阻为±1%,其他情况下B值的公差为±2%。
3)上述表中未提及的产品可根据客户需求,
*注意事项:
1)引线的两端不应承受过度的拉应力,由于MF52-srs产品尺寸小,焊接点小。
2)焊接应该是从铅的根部做了5mm。
3)MF52NTC温度传感器在工作时不应直接浸泡在水中。
