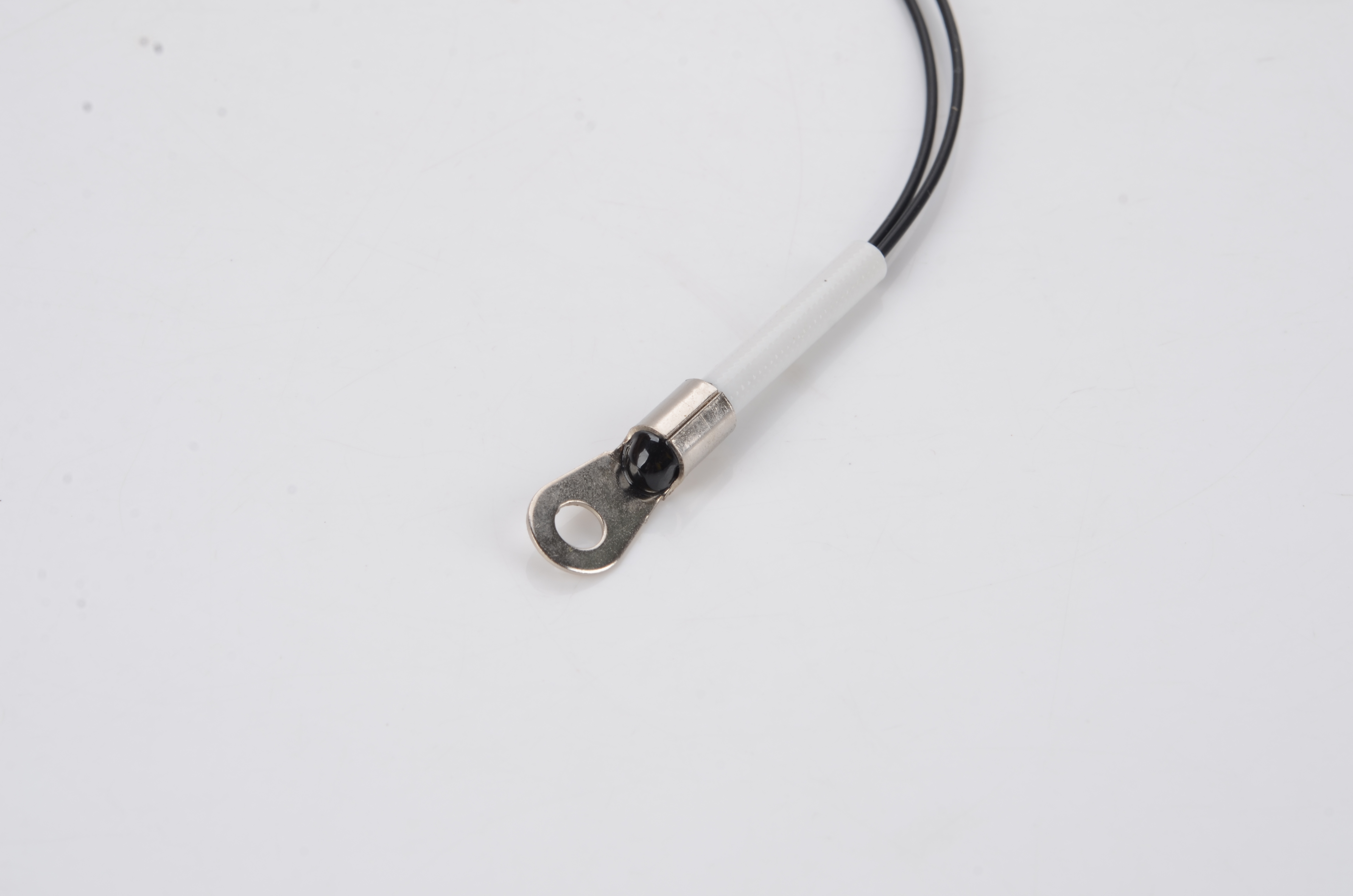

10KΩ NTC热敏感温端子UL3302 30AWG

来源：本站更新时间：2017-08-01 22:15:31 查看次数：

概述

10KΩ NTC感温端子UL3302 30AWG 系列是一种珍珠状NTC热敏电阻防水导热树脂涂装产品，探头小尺寸便于狭小空间安装并快速响应。该MF52热敏电阻设计接口到SMT数据采集设备。主要功能：温度感测，测量，检测，显示，监测，计量，控制，校准和补偿等NTC-MF52-103 / 3435 10K 1%

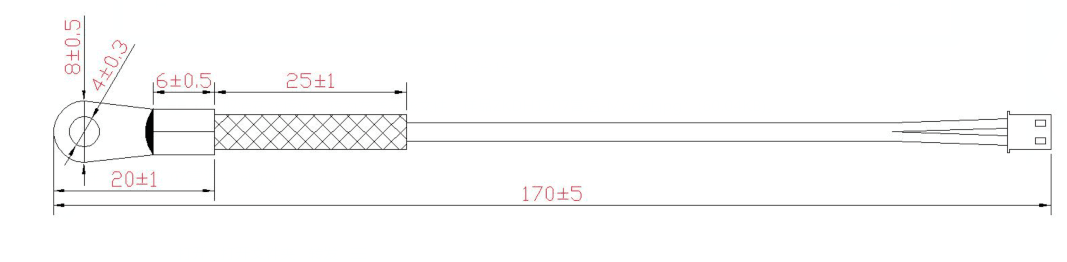

10KΩ NTC感温端子尺寸图：

10K热敏电阻典型应用：

Ø温度曲线用于温度补偿

Ø在家用电子温度测量，检测与控制

Ø暖气，通风和空调

ø温度调节和测量

o医疗设备和装置的温度感测和测量

ø电池组和电池充电器的温度测量，补偿，控制和保护。

10KΩ热敏电阻30AWG特点：

符合RoHS，防潮效果好

体积小，响应速度快

优异的热循环耐久性

优越solderadility和耐热焊接

宽的电阻、B值范围

一致性，稳定性好互换性好品质

-40〜125℃的工作温度范围

NTC感温端子UL3302热敏电阻特性：

额定电阻R2510〜250KΩ

B值（25/50℃）4150K

工作温度-45°到125℃

容差1％

耗散常数≥2.0mW/℃

时间常数≤7秒静止空气中

10KΩ NTC感温端子UL3302 30AWG 径向引热敏电阻数据表：

Part number	Resistance @ 25C R25		Beta value (K)	Dissipation coefficient (mW/℃)	Thermal time constant (S)	Operating temperature (Centigrade)	Rated Power (mW)
Part number	Resistance (K ohm)	Tolerance (%)	Beta value (K)	Dissipation coefficient (mW/℃)	Thermal time constant (S)	Operating temperature (Centigrade)	Rated Power (mW)
MF52□-102□3950	1K ohm	±1% ±2% ±3% ±5%	3950k	≥2.0 mW/C in still air	≤12s in still air	-45~+125C	≤50 mW
MF52□-202□3470	2000 ohm		3470k
MF52□-2252□3935	2252 ohm		3935k
MF52□-472□3950	4.7K ohm		3950k
MF52□-502□3950	5K ohm		3950k
MF52□-103□3435	10K ohm		3435k
MF52□-103□3950	10K ohm		3950k
MF52□-103□3977	10K ohm		3977k
MF52□-103□3470	10K ohm		3470k
MF52□-153□3950	15K ohm		3950k
MF52□-203□3950	20K ohm		3950k
MF52□-303□3950	30K ohm		3950k
MF52□-40.27k□3900	40.27K ohm		3900k
MF52□-473□3950	47K ohm		3950k
MF52□-503□3950	50K ohm		3950k
MF52□-104□3950	100K ohm		3950k
MF52□-154□4370	150K ohm		4370k
