NTC热敏电阻 MF52B-104F3950
来源:本站 更新时间:2017-12-19 21:54:22 查看次数:
1、制造商名称:富温传感
2、品名:NTC热敏电阻MF52B-104F3950FL58
3、规格型号:100K±1%、B25/50=33950±1%
4、物料编码:1W03950A104F3435

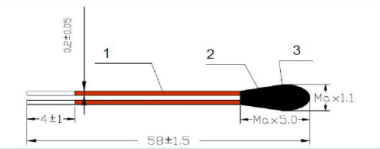

5、外形尺寸 (单位 mm )
产品尺寸公差:
6、NTC热敏电阻技术参数
7.MF52B热敏电阻包装:
7-1.包装规格:500pcs/包
7-2.包装要求:包装箱上需注明产品规格、批号、出厂日期、重量、、RoHS标示每批附检验报告
8.有害物质依《有害物质和材料管理规范》WI-QCA-014执行。
9.变更记录
2、品名:NTC热敏电阻MF52B-104F3950FL58
3、规格型号:100K±1%、B25/50=33950±1%
4、物料编码:1W03950A104F3435
5、外形尺寸 (单位 mm )
产品尺寸公差:
NTC总长 | 58±1.5mm |
探头头部OD | Max1.1mm |
包封总长 | Max5.0mm |
尾端浸锡 | 4±1mm |
6、NTC热敏电阻技术参数
序号 | 项目 | 检验标准 |
1 | 外观尺寸 | 按外尺寸检验 |
2 | 绝缘层颜色 | 红色 |
3 | NTC探头包封胶颜色 | 黑色 |
4 | 温度探头线芯材质 | CP线(铜包钢) |
5 | 温度传感器线芯外观 | 外观光泽 |
6 | 线芯上锡效果 | 不可烫伤线皮,连锡,锡尖,上锡面积达95%以上。 |
7 | NTC阻值特性 | MF52 型R25=100KΩ±1% B25/50=3950K±1% |
NTC生产R25全检 | ||
7.MF52B热敏电阻包装:
7-1.包装规格:500pcs/包
7-2.包装要求:包装箱上需注明产品规格、批号、出厂日期、重量、、RoHS标示每批附检验报告
8.有害物质依《有害物质和材料管理规范》WI-QCA-014执行。
9.变更记录
日期 | 版本 | 变更内容 | 作成 | 承认 |
发放部门 | 采购部 | 品质部(IQC) | 生产部 | NTC研发部 |
3、电气性能
序号 | 项目 | 符号 | 热敏电阻测试条件 | 最小值 | 中心值 | 最大值 | 单位 |
3-1. | 25℃的电阻值 | R25 | Ta=25±0.05℃ | 99 | 100 | 101 | KΩ |
PT≦0.1mw | |||||||
3-2. | 50℃的电阻值 | R50 | Ta=50±0.05℃ | / | 35.882 | / | KΩ |
PT≦0.1mw | |||||||
3-3. | B值 | B25/50 | 3910.5 | 3950 | 3989.5 | K | |
3-4. | 耗散系数 | σ | Ta=25±0.5℃ | 3 | / | / | mW/℃ |
3-5. | 时间常数 | τ | Ta=25±0.5℃(在空气中) | / | / | 12 | Sec |
3-6. | 绝缘电阻 | / | 100VDC | 100 | / | / | MΩ |
3-7. | 使用温度范围 | / | / | -30 | / | 105 | ℃ |
4、机械性能
序号 | 项目 | 技术要求 | 测试条件及方法 |
树脂、电线粘接处不开裂,不变形、 | |||
4-1. | 热敏电阻拉力测试 | 无损伤 | 加载9.8N(1KG)1分钟。 |
在1米的高度,让产品做自由落体运动,下落 | |||
4-2. | NTC温度传感器落地测试 | 无可见性损伤 | 到10mm厚的橡木板上,5次。 |
5、可靠性试验
序号 | 项目 | 技术要求 | 测试条件及方法 |
5-1. | 温度传感器高温试验 | ΔR/R25≤±3% | 105±5℃,1000±24h |
(参照IEC60068-2-2/GB2423.2试验) | |||
5-2. | 热敏电阻低温试验 | ΔR/R25≤±3% | -30±5℃,1000±24h |
(参照IEC60068-2-1/GB2423.1试验) | |||
5-3. | NTC耐潮湿试验 | ΔR/R25≤±3% | 60±2℃,90%-95%RH环境下放置1000±24h |
(参照IEC60068-2-3/GB2423.3试验) | |||
热敏电阻温度冷热循环 | –30℃×30min→25℃×5min→105℃×30min | ||
5-4. | ΔR/R25≤±3% | →25℃×5min,反复5次 | |
NTC试验 | |||
(参照IEC60068-2-14/GB2423.22试验) | |||
