MF52D高精度NTC热敏电阻(温度传感器）测试方法
来源：本站 更新时间：2018-01-07 17:48:54 查看次数：

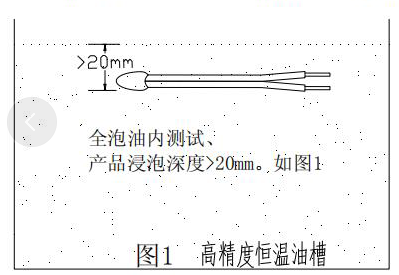

一：将MF52D医疗应用高精度NTC热敏电阻(温度传感器）放在25℃±0.05℃的高精度恒温油槽/水槽中保温10分钟后测量。
二：.根据环氧小黑头NTC热敏电阻型号将所需温度点T1和T2 的阻值测试出来，在高精度恒温油槽中分别测量25士0.05C、50士0.05'C电阻值，然后以下公式计算:
二：.根据环氧小黑头NTC热敏电阻型号将所需温度点T1和T2 的阻值测试出来，在高精度恒温油槽中分别测量25士0.05C、50士0.05'C电阻值，然后以下公式计算:
Bt1/t2=In(Rtl/Rt2)/(1/(tl +273.15)-1/(t2+273.15))
B (25/50)= 8875x lg( R25/R50)B (25/85)=4099* lg(R25/R85)

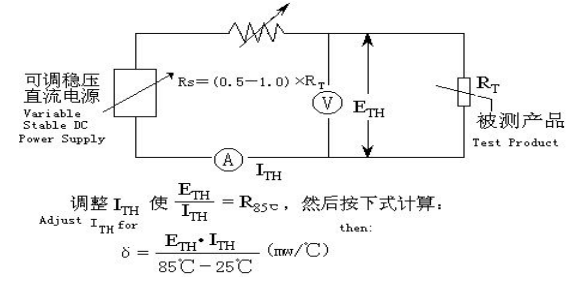

三：.被测MF52D型高精度NTC热敏电阻（温度传感器）在25土0.5C静止空气中接入以下电路
B (25/50)= 8875x lg( R25/R50)B (25/85)=4099* lg(R25/R85)
三：.被测MF52D型高精度NTC热敏电阻（温度传感器）在25土0.5C静止空气中接入以下电路
四：.将两个恒温水槽调至25土0.5'C.85土0.5'C,将产品接上电阻表后置放在25土0.5'C的水中当0.1高精度小皮线NTC阻值居于稳定时，再将MF52D热敏电阻从25C水中迅速移至85土0.5C的水中，同时当温度传感器离开25%C 水槽时开始计时，UL3302黑色并线蝌蚪型NTC温度升高温差的63.2%(即产品阻值降至62.9C时所测之零功率电阻值)时停止计时，定时器显示的时间就是热反应时间T。或者以水为介质，小体积高精度10K 0.1% 3935热敏电阻从50"C水中放入到25C水中电阻值达到34.2"C对应值时的时间。
五：将绝缘测试仪调至DC 100V,把SNTP1104F/3950FA030-001型NTC热敏电阻两引线连在一起作为一个电极，0.1℃NTC热敏电阻头部插入钢珠中作为另一电极，按测试键开始测试;绝缘电阻:RE 100MQ。
六：将耐压测试仪调至AC750V,5mA,5Sec,将试验10K/3977NTC热敏电阻样品两引线连在一起作为一个电极，样品头部插入钢珠中作为另一电极，按测试键开始测试; 不应有击穿和跳火现象。
