锂电池温度检测线鼻子NTC热敏电阻
来源：本站 更新时间：2018-02-02 13:11:36 查看次数：

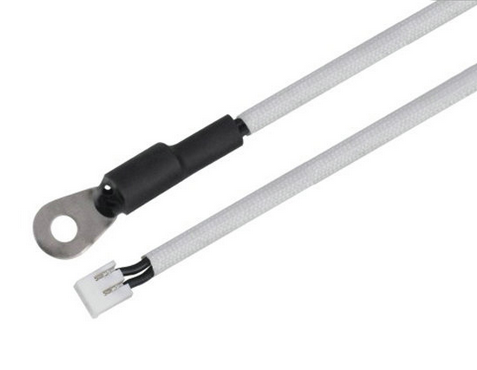

6-4环螺柱电池温度检测NTC热敏电阻线,俗称线鼻子点带环温度传感器，可根据要求定制热敏电阻阻值、B值及精准度（误差）常规采用的参数为R25℃=10KΩ±1% B25/50=3950，导线长度可订做，6-4环是指五金接线端子内孔直径为φ4、外环直径为φ6，内孔便于锁螺丝固定传感器使之NTC感温头部紧贴发热体更精准的感知发热体的温度，环耳型带接线端子温度传感器主要应用新能源汽车电池温度传导，温度探测等领域。
锂电池温度检测热敏电阻特点：
•线鼻子系列是专门设计负温度系数热敏电阻温度传感器。
•长时间稳定性、抗漂移。
•高精度电阻和B值，良好的一致性，互换性。（电阻值和B值公差可以1% ）
•灵敏度高，响应速度快。
•绝缘性好、抗机械冲击、抗弯曲、高可靠性。
•温度测量精度高。
线鼻子NTC热敏电阻应用
线鼻子NTC热敏电阻R/T特性：
|
温度 °C |
Rt/R25 标称值 KΩ |
电阻公差 ± % |
温度公差 °C |
|---|---|---|---|
| -20 | 9.6807 | 6.80 | 1.17 |
| -15 | 7.2809 | 6.58 | 1.17 |
| -10 | 5.5253 | 6.35 | 1.17 |
| -5 | 4.2292 | 6.14 | 1.17 |
| 0 | 3.2640 | 5.94 | 1.16 |
| 5 | 2.5391 | 5.74 | 1.16 |
| 10 | 1.9902 | 5.54 | 1.16 |
| 15 | 1.5713 | 5.36 | 1.15 |
| 20 | 1.2493 | 5.18 | 1.15 |
| 25 | 1.0000 | 5.00 | 1.14 |
| 30 | 0.8056 | 5.17 | 1.21 |
| 35 | 0.6530 | 5.34 | 1.29 |
| 40 | 0.5325 | 5.50 | 1.37 |
| 45 | 0.4367 | 5.65 | 1.45 |
| 50 | 0.3601 | 5.81 | 1.53 |
| 55 | 0.2985 | 5.96 | 1.61 |
| 60 | 0.2487 | 6.10 | 1.69 |
| 65 | 0.2082 | 6.24 | 1.78 |
| 70 | 0.1751 | 6.38 | 1.87 |
| 75 | 0.1480 | 6.52 | 1.96 |
| 80 | 0.1256 | 6.65 | 2.05 |
| 85 | 0.1070 | 6.77 | 2.15 |
| 90 | 0.09155 | 6.90 | 2.24 |
| 95 | 0.07864 | 7.02 | 2.34 |
| 100 | 0.06781 | 7.14 | 2.44 |
| 105 | 0.05868 | 7.26 | 2.54 |
