NTC热敏电阻选型
来源:本站 更新时间:2018-02-04 22:29:31 查看次数:
NTC热敏电阻是采用半导体材料设计的温度传感器件。半导体材料能够通过使用小的测量的直流电来显示温度变化。本质上,热敏电阻是测量温度变化的非常准确的工具。这些工具可以感应电子器件的过热,并随后保护电路免于过度补偿。市场上有许多不同的NTC热敏电阻,可能使采购成为一项艰巨的任务。本文将帮助强调不同类型的热敏电阻及其最合适的应用。
市场上有两种类型的NTC热敏电阻。两者之间的主要区别在于电极已经固定到陶瓷部分热敏电阻的方式。一种是珠状式有引线插件NTC热敏电阻,其中有导线绝缘与非绝缘的不同!

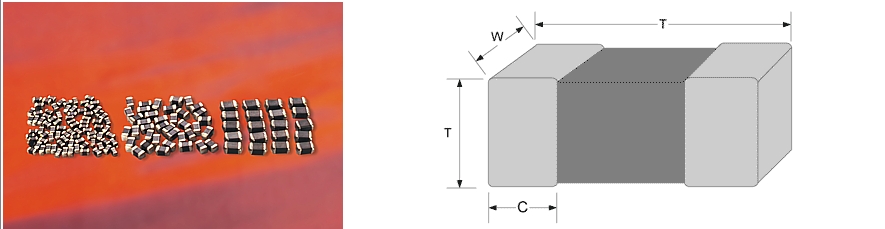

另一种类型的热敏电阻称为表面金属热敏电阻(SMD),并具有金属化表面触点。
另一种类型的热敏电阻称为表面金属热敏电阻(SMD),并具有金属化表面触点。
找到理想的热敏电阻的最好方法是考虑与热敏电阻类型相关的不同变量。设备的尺寸和物理特性是在选择NTC热敏电阻之前应该确定的两个基本事实。
选择热敏电阻时,第一步是评估产品的类型和尺寸。热敏电阻用户必须知道在热响应和额外物理特性方面需要的尺寸。一旦这个范围缩小,选择一个NTC热敏电阻要简单得多。
下一个要考虑的因素是热敏电阻的阻值和B值。 NTC热敏电阻通常在25摄氏度下进行校准,但可以选择不同的标称电阻值。
NTC热敏电阻常规阻值有:2KΩ、3KΩ、5KΩ、10KΩ、15KΩ、20KΩ、47KΩ、50KΩ、100KΩ、200KΩ、230KΩ
NTC热敏电阻常规阻值有:2KΩ、3KΩ、5KΩ、10KΩ、15KΩ、20KΩ、47KΩ、50KΩ、100KΩ、200KΩ、230KΩ
NTC热敏电阻常规B值有:3935、3899、3977、3600、3435、3950、4537、4100、3990、3380、3470、3475
标称电阻值确定后,您需要查看标准电阻容差(精度)。大多数热敏电阻具有不同的零功率电阻:
MF系列珠状热敏电阻1%-5%
SMD(表面安装)热敏电阻片式热敏电阻1%-10%
最好为您想要的应用选择最宽的误差。
在选购NTC热敏电阻时,Beta公差是另一个需要考虑的因素。用于其制造的金属氧化物决定了β耐受性。金属表面和珠状热敏电阻的公差是不同的。如果应用具有许多高温和低温,则在工作温度下指定电阻是有益的。
您要考虑的最后一个方面是校准。有许多NTC热敏电阻可用于非常精确的校准。确保在最采购买之前了解如何校准热敏电阻。
