MF52-103J NTC热敏电阻规格
来源:本站 更新时间:2018-04-18 08:35:11 查看次数:
大纲:

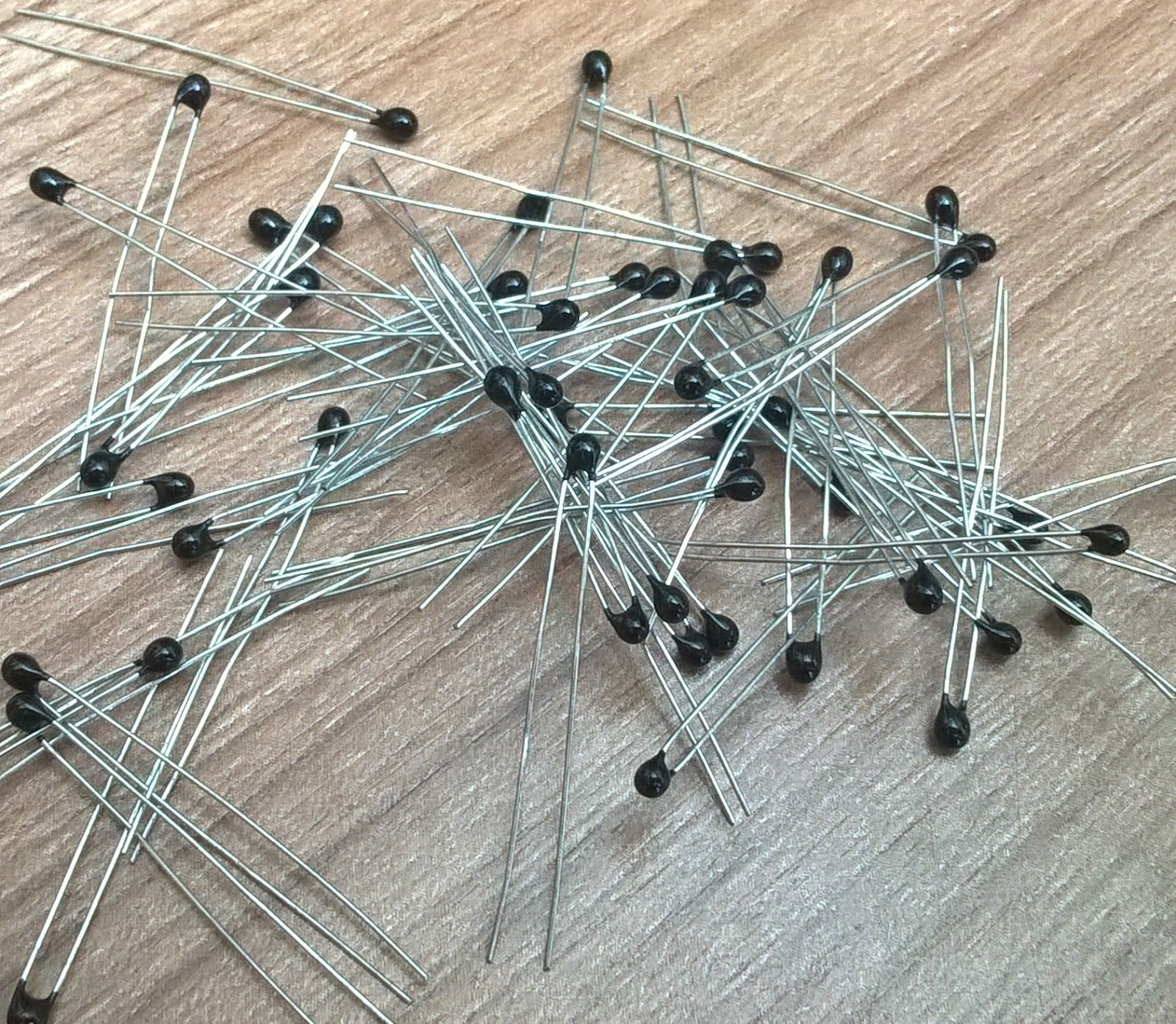

MF52热敏电阻是由新型材料制成的小型环氧树脂涂层NTC俗称小黑头热敏电阻,它具有对温度变化的良好反应; 电阻在温度升高时阻值降低,因此,在设定温度的基础上热敏电阻电阻可以进行温度控制。
应用:
空调,加热设备,电子温度计,液位传感器,汽车电子和电子表日历,环境温度检测。
特征:
1.测试精度高;稳定性好
2.反应速度快,反应快
3.体积小便于安装
4.良好的互换性和一致性。
部件号:
MF52 D 103 F L 343
① ② ③ ④ ⑤ ⑥
① ② ③ ④ ⑤ ⑥
①滴状NTC热敏电阻
②D:环氧树脂涂层包装S:有机硅涂层包装
③R25:10KΩ-103
④公差:F:±1%G:±2%H:±30%J:±5%K:±10%
⑤L:B25 / 50 H:B25 / 85 T:特殊的
⑥B值:347:3470 338:3380采用前三位数字

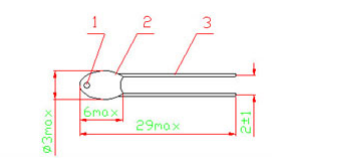

尺寸(mm):
规格
注意事项:
尺寸(mm):
规格
型 号 | R25※1 | R25容许误差 | B常数※2 | 热耗散系数 | 热时常数 s※3 | 额定功率 | 使用温度范围 |
mW/℃ | mW at 25℃ | ℃ | |||||
MF52 | 1.00kΩ | ±1% | 3100K±1% | 约2.6 | 约15 | 15 | -50~+90 |
MF52 | 2.00kΩ | 3270K±1% | |||||
MF52 | 5.00kΩ | 3950K±1% | -50~+110 | ||||
MF52 | 10.0kΩ | 3435K±1% | |||||
MF52 | 20.0kΩ | 3380K±1% | |||||
MF52 | 1.00kΩ | 4300K±1% | 约2 | 约15 | 10 | -50~+90 | |
MF52 | 2.00kΩ | 3470K±1% | |||||
MF52 | 5.00kΩ | 3324K±1% | -50~+110 | ||||
MF52 | 10.0kΩ | 3435K±1% | |||||
MF52 | 20.0kΩ | 4150K±1% | |||||
MF52 | 10.0kΩ | 33977K±1% | 约10 | -50~+90 | |||
MF52 | 10.0kΩ | 3936K±1% | 约2.5 | 约15 | 12.5 | -50~+110 |
备注:
1)NTC温度传感器电阻公差:F:±1%G:±2%H:±3%J:±5%K:±10%。
2)对于精确度的额定电阻,B值的公差为±1%,其他情况下B值的公差为±2%。
3)上表中未提及规格的NTC热敏电阻产品可根据客户的要求提供请求。
注意事项:
1)导线的两端不应该承受过大的拉应力,因为MF52-srs产品体积小,焊点小。
2)焊接应该距离引脚的根部5mm处完成,并且仅用于短路时刻。
3)MF52-srs的热敏电阻在工作时不应直接暴露在水中。
