NTC热敏电阻类型及特性
来源:本站  更新时间:2018-05-06 11:03:52  查看次数:

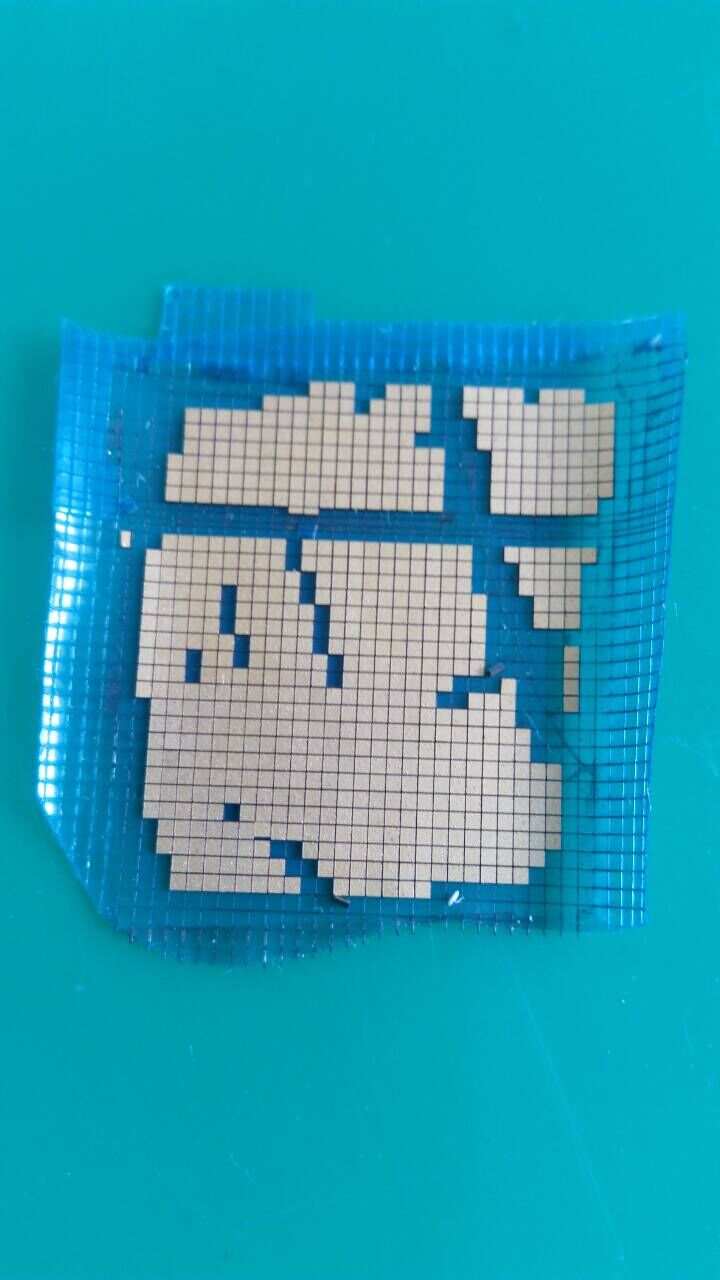

NTC热敏电阻(温度传感器)是一种由锰(Mn)、镍(Ni)、铜(Cu)等成分构成的氧化物烧结体,业内称之为NTC晶体(NTC芯片、NTC裸片)参考下图

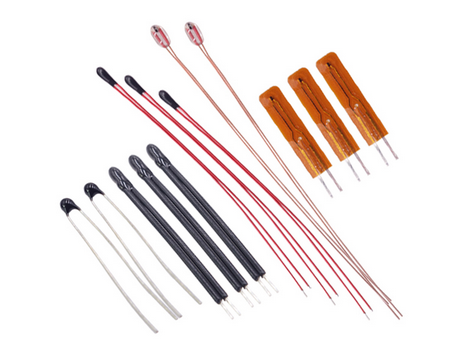

NTC晶体可根据需求封装成不同结构的热敏电阻元件,常见的封装结构有:MF58玻封二极管NTC、MF52塑封热敏电阻(导线不绝缘)、MF52D塑封NTC热敏电阻(导线绝缘)、MF55薄膜封装温度传感器、 MELFF封装NTC温度传感器等等。参考下图


NTC热敏电阻是一种随着温度的变化其电阻阻值呈相反趋势变化,且变化率极大的半导体电阻器。通常热敏电阻可用在温度检测、温度补偿、防浪涌等场合。NTC热敏电阻(温度传感器)的物理特性用下列参数表示:电阻值、B值、耗散系数、热时间常数、电阻温度系数。

NTC热敏电阻电阻值:R〔Ω〕
 电阻值的近似值表示为:R2=R1exp[1/T2-1/T1]
其中: R2: 绝对温度为T2〔K〕时的电阻〔Ω〕
 R1: 绝对温度为T1〔K〕时的电阻〔Ω〕

NTC热敏电阻B: B值〔K〕
B值:B〔k〕
 B值是电阻在两个温度之间变化的函数,表达式为:
 B= InR1-InR2 =2.3026(1ogR1-1ogR2)
1/T1-1/T2 1/T1-1/T2
其中: B: B值〔K〕
R1: 绝对温度为T1〔K〕时的电阻〔Ω〕
R2: 绝对温度为T2〔K〕时的电阻〔Ω〕

NTC热敏电阻耗散系数:δ〔mW/℃〕
耗散系数是物体消耗的电功与相应的温升值之比
δ= W/T-Ta = I² R/T-Ta 其中:
δ: 耗散系数 δ〔mW/℃〕
W: 热敏电阻消耗的电功〔mW〕
T: 达到热平衡后的温度值〔℃〕
Ta: 室温〔℃〕
I: 在温度T时加热敏电阻上的电流值〔mA〕
R: 在温度T时加热敏电阻上的电流值〔KΩ〕
在测量温度时,应注意防止热敏电阻由于加热造成的升温。

NTC热敏电阻热时间常数: τ〔sec.〕
热敏电阻在零能量条件下,由于步阶效应使热敏电阻本身的温度发生改变,当温度在初始值和最终值之间改变63.2%所需的时间就是热时间系数τ。

NTC热敏电阻电阻温度系数:α〔%/℃〕
α是表示热敏电阻器温度每变化1ºC,其电阻值变化程度的系数〔即变化率〕,用
α=1/R•dR/dT 表示,计算式为:
α = 1/R•dR/dT×100 = -B/T²×100
其中: α: 电阻温度系数〔%/℃〕
R: 绝对温度T〔K〕时的电阻值〔Ω〕
B: B值〔K〕

NTC热敏电阻R/T特性曲线表:
