什么是NTC热敏电阻,有何优势
来源:本站 更新时间:2018-12-21 08:54:02 查看次数:

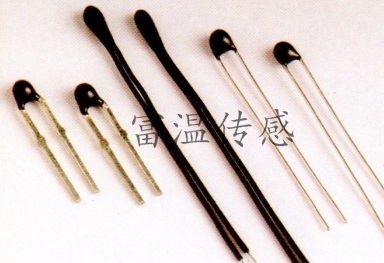

NTC Thermistor 是负温度系数(Negative Temperature Coefficient) 热敏电阻感温元件的简称,在电池、电源、无线充电控制场合中NTC热敏电阻具备低成本,温度反应灵敏(每度的电阻值变化量大)与感测线路简单等特性,在常温控制场合,极俱性价优势。
然而,由于NTC 温度与电阻值的对应并不是呈现线性变化,且不同类型的NTC 温度阻值曲线并不相同,因此一般以Beta 值作为特性标示。另一方面,由于阻值量测试采用另一个精密电阻做比对,因此该比对的阻值也会影响NTC 电阻范围的选用。
DDC8方式是采用10KΩ@ 25℃的NTC元件,其预设的Beta值为3435,其于Beta值(但必须为10KΩ@ 25℃类型) 可以自行输入阻值R/T对照表。错误的阻值对照表将会在温度偏移 25℃时,误差越大。
NTC 热敏电阻与PT100(或PT1000)比较,优缺点差异如下:
项目\种类 | NTC | PT100 |
元件单价 | 低 | 高 |
阻值温度线性 | 差( 为曲线) | 佳 |
每度阻值变化量 | 大 | 小 |
适用温度范围 | 小( 常温) | 大 |
感测电路 | 简易 | 复杂( 需要放大及校准) |
线电阻对温度影响 | 小 | 大 |
