NTC（温度）热敏电阻使用Arduino IDE进行模拟读取
来源：本站 更新时间：2019-01-17 16:49:25 查看次数：
在本文中，我们将向您展示使用esp8266和ntc（热敏电阻）传感器读取温度。
注意：
您需要具有ADC引脚的ESP板。只有ESP8266 - 07和ESP8266 - 12板具有ADC引脚。
我们使用：
-ESP8266 - 07
-10k NTC -150k
欧姆电阻器。

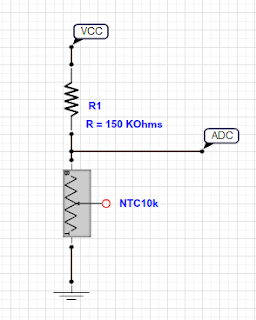

我们将使用非常简单和基本的电阻 - ntc电路。电路如图1所示。
通常，如果您在互联网上搜索，您将看到使用10k ntc和10k电阻的电路。在我们的电路上使用150k电阻。

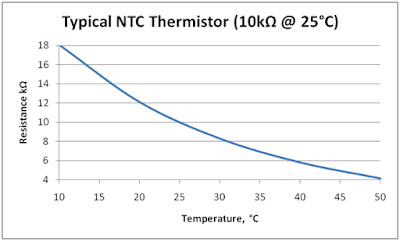

在图2中，有一个图表说明了ntc传感器的电阻和温度。
该传感器表示NTC电阻器的高值约为18-20k，而室温为3-4k。
如果我们使用10k NTC的10k电阻，
假设：
NTC最大电阻= 18kohm
NTC最小电阻= 3k欧姆
VCC = 3.3V
这意味着您的模拟电压最高值必须为1V。因此，出于这个原因，我将使用150k电阻和最大150k电阻，最小模拟值低于。
您可以使用较低的电阻来获得更高的温度分辨率。在我的项目中，温度恢复并不是很重要。
ESP8266每伏特模拟分辨率：
1V = 1024
1/1024 = 0.00097 V分辨率。
0.3535 V / 0.00097 V = 364
0.0647 V / 0.00097 V = 66
这意味着，我们有298个不同的温度值。现在我们已经解决了硬件问题。但是使用这个解决方案，我们遇到了软件问题。您可以在互联网上找到的功能是10k ntc和10k电阻，但没有足够的解释。
首先，
我们需要找到NTC的顽固抵抗。您可以在Arduino IDE上将ESP8266 ADC引脚用作A0。
简单的模拟读取代码：
int RawData = analogRead（A0）;
过滤的模拟读取代码：
int AnalogRead（）{
int val = 0;
for（int i = 0; i <20; i ++）{
val + = analogRead（A0）;
延迟（1）;
}
val = val / 20;
返回;
}
在我的项目我使用过滤模拟读码。这非常有效且更稳定。我们在NTC上读取了模拟电压。现在我们将计算NTC的不稳定阻值。
void loop（）{
double Vcc = 3.3V;
unsigned int Rs = 150000;
double V_NTC =（double）AnalogRead（）
double R_NTC =（Rs * V_NTC）/（Vcc-V_NTC）;
Serial.println（R_NTC）;
}
我们已成功完成第一步。我们计算了NTC的阻值。您可以使用万用表检查参数，但现在需要触摸ntc传感器时，ntc电阻会立即改变。
第二步是利用ntc的瞬时阻力来计算温度。
所述斯坦哈特-Hart公式是在不同温度下的半导体的电阻的模型。等式是：
-
Ť
-
是温度（以开尔文为单位） -
[R 是阻值 Ť （欧姆） -
一个 ， 乙 ，和C 是Steinhart-Hart系数 ，它们根据热敏电阻的类型和型号以及感兴趣的温度范围而变化。（应用方程的最一般形式包含a（恩（R ））2 - 术语，但这经常被忽略，因为它通常比其他系数小得多，因此上面没有显示。）
A = 0.001129148
B = 0.000234125
C = 0.0000000876741
现在我们已准备好计算温度。
其中：
Rs = 150000; // 150k欧姆电阻
Vcc = 3.3;
double Thermister（int val）{
double V_NTC =（double）val / 1024;
double R_NTC =（Rs * V_NTC）/（Vcc-V_NTC）;
R_NTC = log（R_NTC）;
double Temp = 1 /（0.001129148 +（0.000234125 +（0.0000000876741 * R_NTC * R_NTC））* R_NTC）;
温度=温度 - 273.15;
返回温度; }
#include <math.h>
unsigned int Rs = 150000;
double Vcc = 3.3;
void setup（）{
//将您的设置代码放在这里，运行一次：
Serial.begin（115200）;
}
void loop（）{
//将你的主代码放在这里，重复运行：
Serial.println（Thermister（AnalogRead（）））;
延迟（1000）;
}
int AnalogRead（）{
int val = 0;
for（int i = 0; i <20; i ++）{
val + = analogRead（A0）;
延迟（1）;
}
val = val / 20;
返回;
}
double Thermister（int val）{
double V_NTC =（double）val / 1024;
double R_NTC =（Rs * V_NTC）/（Vcc-V_NTC）;
R_NTC = log（R_NTC）;
double Temp = 1 /（0.001129148 +（0.000234125 +（0.0000000876741 * R_NTC * R_NTC））* R_NTC）;
温度=温度 - 273.15;
返回温度;
}
注意（重要！）：NTC（温度）热敏电阻使用Arduino IDE进行模拟读取，如果要使用不同的R，请确保您的实时模拟输入电压值低于1V。
