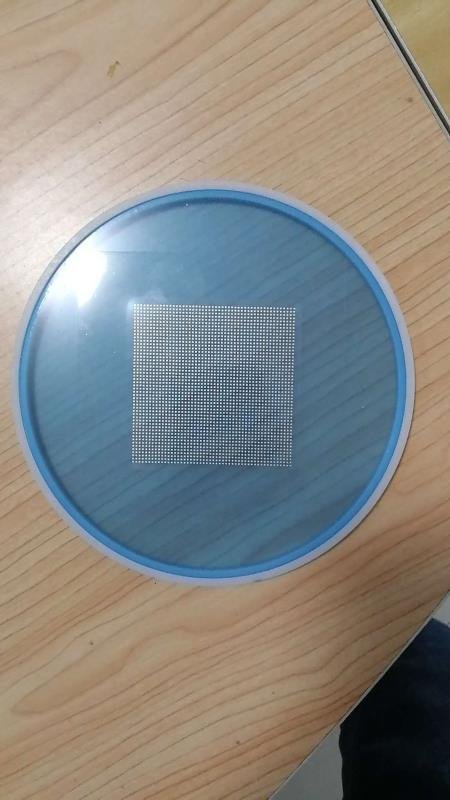

蓝膜包装NTC热敏电阻芯片
来源:本站  更新时间:2019-04-20 12:11:26  查看次数:




   蓝膜包装NTC热敏电阻芯片,作为一种独特的NTC芯片包装形式出现是源于邦定工艺的需要,bonding封装方式的好处是制成品稳定性相对于传统SMT贴片方式要高很多,定工艺蓝膜包装NTC热敏电阻芯片主要应用于:IGBT、热电堆陈列模组、热电堆感测器,光通信中的使用、半导体激光器/探测器等

蓝膜包装NTC热敏电阻芯片特点:
NTC响应时间快,防腐,防静电,抗震及稳定性好
蓝膜包装NTC芯片尺寸可定制(0.25MM-1.5MM)
蓝膜包装NTC芯片电极可选(金电极、银电极)
蓝膜尺寸可根据客户要求进行订制

蓝膜包装芯片NTC热敏电阻技术参数:

NTC303/3811→R25=30K Ω±2%, B(0/50)=3811±1%(0.64*0.64*0.45mm)
NTC104/3964→R25=100K Ω±2%, B(25/100)=3964±0.5%
(0.45*0.45*0.3mm)
蓝膜芯片NTC响应时间:0.5S
NTC芯片实用温度范围:-50℃-300℃

蓝膜包装NTC电阻阻值表:

TEMPERATURE VS RESISTANCE TABLE
Resistance         100k Ohms at 25deg. C
B Value            3964K at 25/100 deg. C


Temp.
(deg. C)
R
(k Ohms)
Temp.
(deg. C)
R
(kOhms)
Temp.
(deg. C)
R
(kOhms)
Temp.
(deg. C)
R
(kOhms)
-40 3225.2129 1 304.8215 42 49.6474 83 11.6376
-39 3018.7388 2 290.0159 43 47.7400 84 11.2730
-38 2826.8979 3 276.0159 44 45.9157 85 10.9215
-37 2648.5564 4 262.7732 45 44.1703 86 10.5826
-36 2482.6782 5 250.2428 46 42.5001 87 10.2557
-35 2328.3108 6 238.3823 47 40.9014 88 9.9403
-34 2184.5815 7 227.1522 48 39.3709 89 9.6361
-33 2050.6902 8 216.5157 49 37.9054 90 9.3425
-32 1925.8997 9 206.4380 50 36.5017 91 9.0592
-31 1809.5334 10 196.8869 51 35.1570 92 8.7857
-30 1700.9700 11 187.8319 52 33.8684 93 8.5217
-29 1599.6370 12 179.2446 53 32.6335 94 8.2668
-28 1505.0071 13 171.0982 54 31.4497 95 8.0206
-27 1416.5952 14 163.3679 55 30.3147 96 7.7829
-26 1333.9542 15 156.0302 56 29.2262 97 7.5532
-25 1256.6713 16 149.0630 57 28.1821 98 7.3313
-24 1184.3662 17 142.4456 58 27.1803 99 7.1169
-23 1116.6875 18 136.1586 59 26.2191 100 6.9097
-22 1053.3109 19 130.1839 60 25.2965 101 6.7094
-21 993.9368 20 124.5042 61 24.4108 102 6.5158
-20 938.2878 21 119.1034 62 23.5604 103 6.3286
-19 886.1079 22 113.9665 63 22.7437 104 6.1476
-18 837.1599 23 109.0791 64 21.9592 105 5.9726
-17 791.2239 24 104.4278 65 21.2055 106 5.8033
-16 748.0967 25 100.0000 66 20.4813 107 5.6395
-15 707.5900 26 95.7838 67 19.7852 108 5.4810
-14 669.5287 27 91.7681 68 19.1161 109 5.3277
-13 633.7509 28 87.9422 69 18.4728 110 5.1792
-12 600.1061 29 84.2962 70 17.8541 111 5.0356
-11 568.4544 30 80.8209 71 17.2591 112 4.8965
-10 538.6664 31 77.5072 72 16.6867 113 4.7619
-9 510.6213 32 74.3469 73 16.1359 114 4.6315
-8 484.2070 33 71.3321 74 15.6059 115 4.5053
-7 459.3193 34 68.4554 75 15.0958 116 4.3830
-6 435.8612 35 65.7097 76 14.6047 117 4.2646
-5 413.7422 36 63.0885 77 14.1318 118 4.1498
-4 392.8784 37 60.5855 78 13.6764 119 4.0386
-3 373.1914 38 58.1948 79 13.2378 120 3.9308
-2 354.6080 39 55.9107 80 12.8152
-1 337.0603 40 53.7281 81 12.4081
0 320.4845 41 51.6419 82 12.0157
