脉宽转换器用热敏电阻
来源:本站 更新时间:2014-06-16 11:07:56 查看次数:

四通道的MAX6691热敏电阻温度脉冲宽度转换措施多达四热敏电阻,并将其转换成一系列的宽度是热敏电阻的温度相关的输出脉冲的温度。每四个热敏电阻和一个外部电阻器(Rext)形成一个电压分压器,是由MAX6691的内部参考电压(VREF)驱动。在本文的VREF电压测量和转换为脉冲。
有一个单一的MAX6691开漏的I / O引脚,可以很容易地连接到各种微控制器。微控制器启动转换的I / O引脚拉低和释放它。当转换完成,该MAX6691信号转换结束拉的I / O引脚低再次。对应于第一热敏电阻的发送脉冲的I / O引脚后立即释放。
芯片上的电源管理电路,降低了平均热敏电阻电流减小由于热敏电阻的自热误差。之间的转换,这个MAX6691落入10µ一(max)的睡眠模式,在参考电压和电源电流是最起码的。

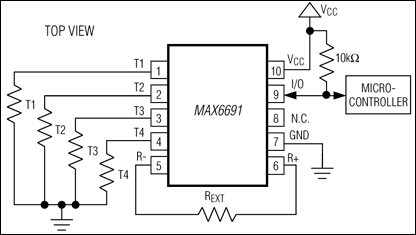

该MAX6691可在一个10引脚µ最大包装和指定从55°C + 125°℃的温度范围。MAX6691:典型工作电路放大+
×MAX6691:典型工作电路的主要特点
•简单的单线接口
•措施多达四热敏电阻温度
•低平均电流误差最小化的自加热热敏电阻
•内部电压参考株热敏电阻与电源噪声
•容纳任何热敏电阻温度范围
