K型热电偶温度传感器利用Arduino来实现温度的测量
来源:本站  更新时间:2014-08-27 21:13:47  查看次数:

     K型热电偶温度传感器它其实是一个热量的转换器,就是把热能转变为电能,而NTC热敏电阻温度传感器则是25度的阻值为标准值,阻值是随着温度上变化而变化。

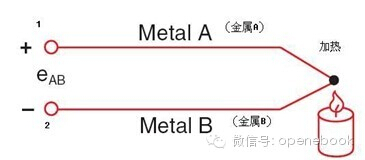

将两种不同材料的导体或半导体A和B焊接起来,构成一个闭合回路,当导体A和B的两个连接点1和2之间存在温差时,两者之间便产生电动势,因而在回路中形成一个回路电流。这种现象称为热电效应,而这种电动势称为热电势。热电效应原理图如图21所示。

               图21 热电效应原理图


电偶就是利用热电原理进行温度测量的,其中,直接用作测量介质温度的一端叫做工作端(也称为测量端),另一端叫做冷端(也称为补偿端)。实际上是一种能量转换器,它将热能转换为电能,用所产生的热电势测量温度。
常用的K型热电偶可以直接测量各种生产中从0℃到1300℃范围的液体蒸汽和气体介质以及固体的表面温度。具有线性度好,热电动势较大,灵敏度高,稳定性和均匀性较好,抗氧化性能强,价格便宜等优点。
根据热电偶测温原理,K型热电偶的输出热电势不仅与测量端的温度有关,而且与冷端的温度有关,需要温度补偿电路,同时热电偶的电压与温度之间具有非线性,MAX6675模块可以对K型热电偶进行信号放大、冷端补偿和非线性校正。MAX6675带有简单的3位串行SPI接口;可将温度信号转换成12位数字量,温度分辨率达0.25℃;内含热电偶断线检测电路。冷端补偿的温度范围-20℃~80℃,可以测量0℃~1023.75℃的温度,基本符合工业上温度测量的需要。
热电偶和MAX6675配合使用,适合高温测量,省去了热电偶的冷端补偿、线性化和模数转换等工作,使用较方面,精度较高,对其数据进行二次拟合标定,可以得到更高的测量精度。
