NTC热敏电阻型温度传感器产品规格书

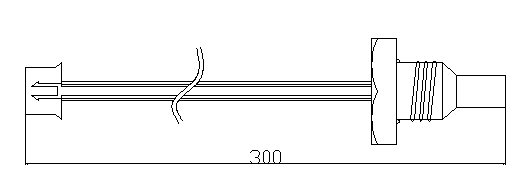

1、外形尺寸 (单位:mm)
|
|||||||||
|
|||||||||
|
|
|
|||||||
2、NTC传感器外型规格
|
材料名称 | 规格/型号 | 数 量 | 备注 | |||
2-1. | 热敏电阻 | R25= 10KΩ±1% B25/50=3950K±1% | 1PCS | ||||
2-2. | 外壳 | 304不锈钢异形壳 | 1PCS | ||||
|
电线 | 26AWG 黑色铁氟龙线200度 | 2PCS | ||||
2-4. | 套管 | 黑色热缩套管 | 1PCS | ||||
2-5. | 尾部 | HX-2P白色孔座 | 2PCS | ||||
3、温度传感器电气性能
序号 | 项目 | 符号 | 测试条件 | 最小值 | 正常值 | 最大值 | 单位 | |||
3-1. | 25℃的电阻值 | R25 |
Ta=25±0.05℃ PT≦0.1mw |
10.0 | kΩ | |||||
3-2. | 50℃的电阻值 | R50 |
Ta=50±0.05℃ PT≦0.1mw |
3.592 | kΩ | |||||
3-3. | B值 |
B25/50 |
3950 | k | ||||||
3-4. | 绝缘电阻 |
/ |
500VDC | 100 | / | / | MΩ | |||
3-5. | 耗散系数 | σ | Ta=25±0.5℃ | 5 | / | / | mw/℃ |
3-6. | 时间常数 | τ | Ta=25±0.5℃ | / | / | 9 | sec |
3-7. | 使用温度范围 |
/ |
/ | -29 | / | +130 | ℃ |
3-8. | 耐压测试 |
/ |
2100V AC | 2 | S |
4、热敏温度探头可靠性试验
序号 | 项目 | 技术要求 | 测试条件及方法 |
4-1. | 高温试验 | ΔR/R25≤±3% | 105±5℃,通电1000±24h,DC0.2mA |
4-2. | 低温试验 | ΔR/R25≤±3% | -35±5℃,通电1000±24h,DC0.2mA |
4-3. | 温度冷热循环试验 | ΔR/R25≤±3% | –22℃×30min→常温×10min→101℃水中×30min→常温×10min,来回共11循环周期 |
4-4. | 耐潮湿试验 | ΔR/R25≤±3% | 56±2℃,89%-96%RH环境下放置999±24h |
5、热敏传感器机械性能
序号 | 项目 | 技术要求 | 测试条件及方法 |
5-1. | 拉力测试 | 树脂、不变形、无损伤 | 加载9.8N(1KGF)1.5分钟。 |
端子、不变形、无损伤 | 加载9.9N(1KGF)1.5分钟。 | ||
5-2. | 落地测试 | NTC元件无可见性损伤 | 在1米的高度,让产品做自由落体运动,下落到12mm厚的橡木板上,6次。 |
6、传感器贮存方法
6.1NTC传感器贮存和运输过程中每堆叠放高度不超过5箱产品。
6.2热敏电阻传感器允许用任何方法运输,但要避免雪、雨的直接或间接的淋袭和机械损伤。
6.3温度传感器产品应贮存环境在温度为-15℃/+45℃,相对湿度不大于70%,周围环境不应有酸性、碱性物质及腐蚀气体或辐射源。
