水温检测用NTC热敏传感器的选型与应用
来源:本站  更新时间:2016-02-22 15:23:55  查看次数:


1、NTC热敏电阻在机电设备中的用途:
  测量水温,如NTC温度传感器检测到机电设备热水温达到设定值后起到报警功能。可替代104GTA-2(R150=1.196kΩ±1%)B25/85=4390

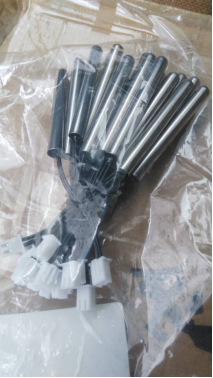

2、NTC温度传感器参数封装结构:
  热敏电阻参数:MF52 R25=100k 1% B25/50=3950
  探头材质:304不锈钢套筒:Φ6*50mm
  温度传感器线长:50mm
  尾部端子孔座:2.54mm*2P



3、NTC温度探头工作原理:
  因为该NTC一定的阻值对应一定的温度(RT表),所以只需要知道当前的电阻就可以得出所需的温度。这个可以通过单片机读取AD值得出当前的电压,然后对比当前电路中的总电压得出一个比例,然后可以对应算出当前的电阻。

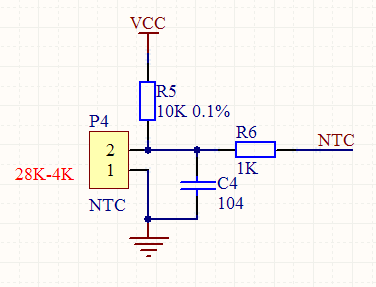

4、NTC热敏电阻应用简易电路图:


5、NTC探针的选型要考虑的几个要点:
 A、精度:阻值精度为0.5%,B值精度为1%。测温精度为0.5
 B、工作温度:要求传感器整体耐温120度
 C、响应速度:当水温达到标定值探头需在3-5S内响应,NTC感应头部小、导热快;同时信号采集用的引线必须细、导热慢
 D、防水:探头浸泡液体中,要求整体NTC传感器防水
 E、高压:温度传感器要求承受3000伏高压
