专用于表面温度测量的薄膜NTC传感器性能介绍
来源：本站 更新时间：2016-08-25 15:38:39 查看次数：
专用于表面温度测量的FWBM-337G104F-25薄膜型NTC传感器的性能介绍，它的响应时间很快，并且可以准确地感应表面温度特征。

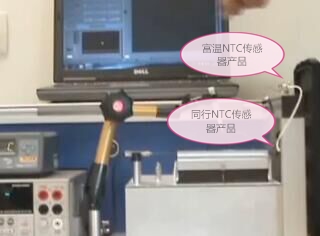

NTC热敏电阻测试仪（图一）可用来测试显示这套富温负温度系数快速薄膜传感器的表面温度特征，这台小小的加热板的温度调节范围在-20度到85度之间，参考温度传感器是PT100由测量设备进行控制，我们还有按键式的测量卡可以准确感应两个NTC热敏电阻的电阻值，在顶部我们还配置了一部笔记本电脑，通过专业软件我们可以根据温度变化准确无误地转换电阻值。
（图一）热敏电阻测试仪
两个参数为R25=10K±1% B值（25/85）=3435NTC温度传感器分别来自富温和同行产品，我们将其安装在同样一部小型铝板上；加热板设定的温度，现在为70度我们将想它推动这个部分然后测试反应时间和表面温度感应情况，今天我们要向各位展示精准表面温度感应器的两个重要特性；一是传感器对温度的快速响应快，另一个就是对表面温度最终准确的感应。我们将两个感应器同时推进加热板，在短短的六秒之内线条攀升到达一个数值，最上面一条在72这一点上开始出现，所以两个NTC感应器从下面的大约25度上升到了最终的70度，红色曲线是富温表面薄膜NTC温度感应器，我们测量到在同一温度53度的情况下两者在反应时间上有63%的差别，富温产品反应时间是4-5秒，绿色线的同行产品，它的反应时间超过30秒（图二）我们下面要看15秒的这个点了。富温生产的薄膜NTC温度传感器产品最终的温度值十分接近差距不到4度。而另一款产品还差10度（图三）

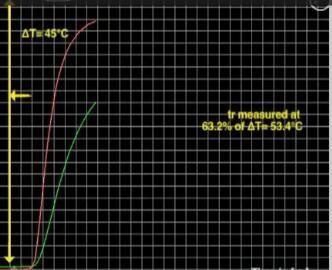

（图二）NTC温度传感器响应速度对比

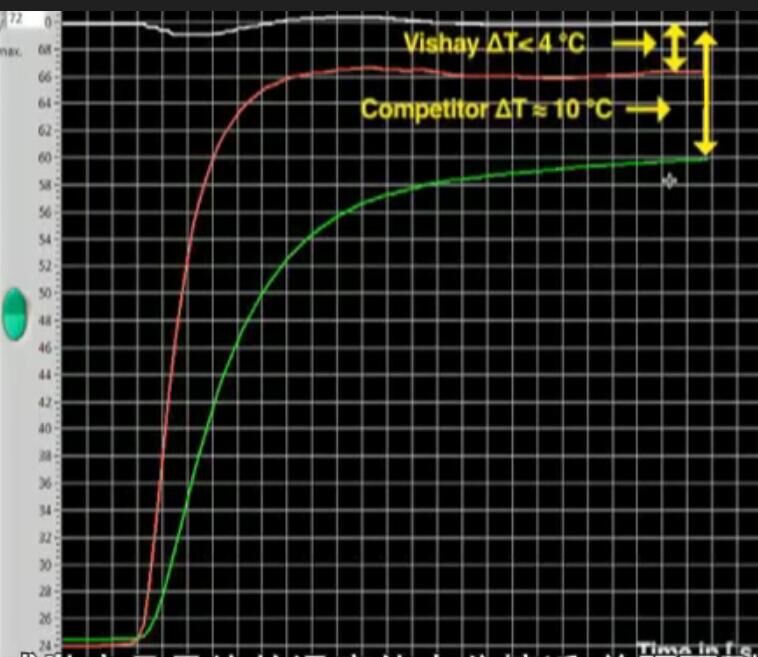

（图三）NTC温度传感器测温精度对比
由此可见富温传感生产的高精度快速表面温度测量的FWBM-337G104F-25薄膜型负温度系数NTC温度传感器比同行产品感应速度快且数值更精准。
NTC热敏电阻测试仪（图一）可用来测试显示这套富温负温度系数快速薄膜传感器的表面温度特征，这台小小的加热板的温度调节范围在-20度到85度之间，参考温度传感器是PT100由测量设备进行控制，我们还有按键式的测量卡可以准确感应两个NTC热敏电阻的电阻值，在顶部我们还配置了一部笔记本电脑，通过专业软件我们可以根据温度变化准确无误地转换电阻值。
（图一）热敏电阻测试仪
两个参数为R25=10K±1% B值（25/85）=3435NTC温度传感器分别来自富温和同行产品，我们将其安装在同样一部小型铝板上；加热板设定的温度，现在为70度我们将想它推动这个部分然后测试反应时间和表面温度感应情况，今天我们要向各位展示精准表面温度感应器的两个重要特性；一是传感器对温度的快速响应快，另一个就是对表面温度最终准确的感应。我们将两个感应器同时推进加热板，在短短的六秒之内线条攀升到达一个数值，最上面一条在72这一点上开始出现，所以两个NTC感应器从下面的大约25度上升到了最终的70度，红色曲线是富温表面薄膜NTC温度感应器，我们测量到在同一温度53度的情况下两者在反应时间上有63%的差别，富温产品反应时间是4-5秒，绿色线的同行产品，它的反应时间超过30秒（图二）我们下面要看15秒的这个点了。富温生产的薄膜NTC温度传感器产品最终的温度值十分接近差距不到4度。而另一款产品还差10度（图三）
（图二）NTC温度传感器响应速度对比
（图三）NTC温度传感器测温精度对比
由此可见富温传感生产的高精度快速表面温度测量的FWBM-337G104F-25薄膜型负温度系数NTC温度传感器比同行产品感应速度快且数值更精准。
