MF58B耐300℃高温玻封NTC热敏电阻
来源:本站 更新时间:2017-06-27 10:53:47 查看次数:
1.产品简介:
MF58B耐高温300℃单端径向玻封测温型NTC热敏电阻是采用新材料、新工艺生产(导线与NTC芯片采用激光焊接工艺,有利的避免虚焊假焊)的小体积的玻封NTC热敏电阻,头部直径最小可以做到0.8MM,引线长度可根据客户要求订做,单端玻封温度传感器具有高精度和快速反应等优点,富温传感国内率先启动MF58B热敏电阻产品的全自动规模化生产,品质可靠,有较大的价格优势及长期快速供货优势。

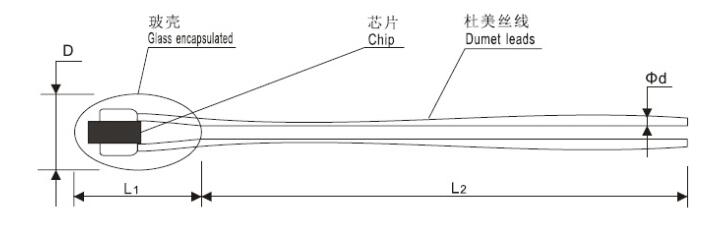

2.外形·尺寸
3.MF58B热敏电阻应用范围:
空调设备、暖气设备、壁挂炉温度传感器、电动工具保护板
烧烤叉、铝电池烤箱、汽车电子、洗澡盆PCBA
热泵温度传感器、 电水杯温度传感器
烧烤叉、铝电池烤箱、汽车电子、洗澡盆PCBA
热泵温度传感器、 电水杯温度传感器
4.单端玻封温度传感器特点:
·测试精度高,体积小反应速度快 ·
·高温下能长时间稳定工作
·互换性、一致性好B值精度默认为±1%
·NTC热敏电阻头部直径可做到1.0MM以下
·热敏电阻径向结构便于温度传感器封装
·高温下能长时间稳定工作
·互换性、一致性好B值精度默认为±1%
·NTC热敏电阻头部直径可做到1.0MM以下
·热敏电阻径向结构便于温度传感器封装
5.MF58B耐300℃高温玻封NTC热敏电阻规格参数:
●MF58B热敏电阻便于插件安装.有多种头部直径与导线长度供选用
●型号:MF58B-104F3950F、MF58B-103J3435F、MF58B-503F3950F
●耗散系数:B1≥2mW/℃ B2≥1mW/℃(在静止空气中)
●热时间常数:B1≤10S B2≤5S(在静止空气中)
●额定功率:B1≤10mW B2≤5mW
●包装:500只/包 或 编带
●包装:500只/包 或 编带
6.MF58B温度传感器电器性能:
规格型号 |
温度与阻值对应 ※1、※2 |
B值 ※3 B value |
耗散系数 (mW/℃) |
熱時定数 ※4(s) |
时间常数 (mW) at 25℃ |
使用温度 范围 (℃) |
||||
温度 (℃) |
阻值 (kΩ) |
允许误差 |
温度 (℃) |
B值 (K) |
允许误差 | |||||
MF58B-3.4F-3450 | 50 | 3.485 | ±3% | 0/100 | 3450 | ±2% | 0.8 | 6 (0.6) | 4 | -50~+300 |
MF58B-103F-3435 | 25 | 10 | 25/85 | 3435 | ||||||
MF58B-103F-4126 | 25 | 10 | 25/85 | 4126 | ||||||
MF58B-3.3F-3970 | 100 | 3.3 | 0/100 | 3970 | ||||||
MF58B-503F-3950 | 25 | 50 | 25/85 | 3950 | ||||||
MF58B-104F-4267 | 25 | 100 | 25/85 | 4267 | ||||||
MF58B-104F-4390 | 25 | 100 | 25/85 | 4390 | ||||||
MF58B-204F-4338 | 25 | 200 | 25/85 | 4338 | ||||||
MF58B-011F-4537 | 200 | 1 | 100/200 | 4537 | ||||||
MF58B-504F-4526 | 25 | 500 | 25/85 | 4526 | ||||||
MF58B-111F-4608 | 25 | 1000 | 25/85 | 4608 |
※1.在不同温度下额定零功率电阻。
※2.NTC热敏电阻不同精度的产品可定制。
※3 B值:由各温度下的额定零功率电阻决定。
※4.MF58B热敏电阻达到温差63.2%时的时间( 该值在恒温油槽中测量)
