NTC温度传感器 100K UL4411 24AWG导线
来源:本站 更新时间:2017-07-27 18:02:20 查看次数:

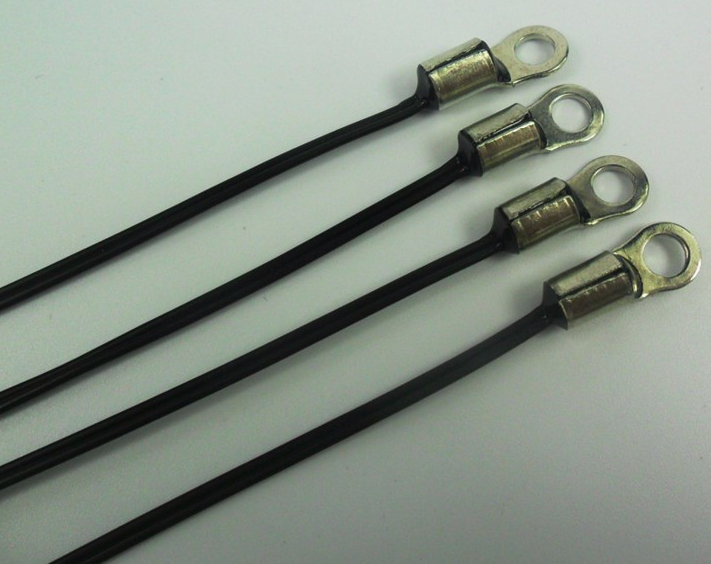

新能源汽车电池包应用NTC温度传感器(热敏电阻)R25=100K±3% B25/50=4150K-0T6,单根温度传感器采用UL4411 24AWG BK绝缘无卤导线与精密NTC芯片激光焊接后通过绝缘导热防水树脂胶包封而成,NTC探头封装在冷压端子是为便于传感器安装固定在表面发热体更直接感应其温度的变化。

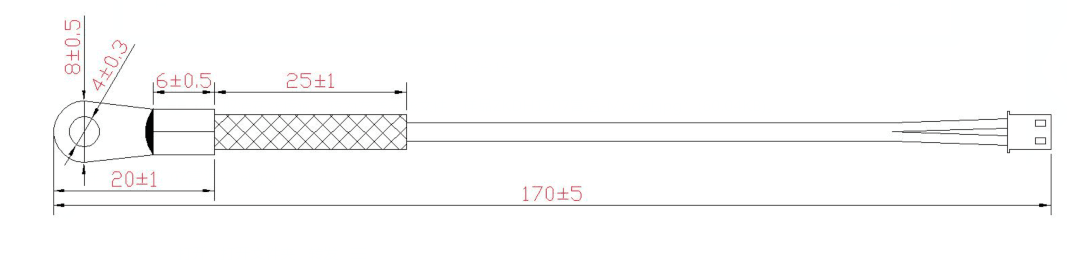

产品尺寸图:
点环NTC热敏电阻特征
•在宽温度范围内工作精度高
•优异的可焊性高稳定性 高稳定性:<0.1°C/ Y
•长时间老化下一致性好
•符合RoHS标准
环耳NTC温度传感器应用
•用于精确的表面温度传感热敏电阻与控制:
•变频器设备、新能源汽车电池包
•电源电子,散热器的温度控制
•家电产品
•工业设备
•汽车设备
需求NTC温度传感器样品时请提供以下信息:
1.在25℃下的额定电阻:R25°C = ________。
2. B值:B25 / 50 = ________或B25 / 85 = __________。
3. NTC热敏电阻的工作环境:_________
4. NTC thermisotor的应用:________。
5.温度传感器操作温度的范围:______℃至_______℃
NTC温度传感器阻值与温度对应R/T特性表:
TEMPERATURE VS RESISTANCE TABLE
Resistance 100k Ohms at 25deg. C
Resistance Tolerance + / - 3%
B Value 4150K at 25/50 deg. C
B Value Tolerance + / - 1 %
点击进入NTC温度传感器R/T公式计算器链接:http://www.fuwenntc.com/rmdzjsq/rmdzjsq.html
NTC温度传感器阻值与温度对应R/T特性表:
TEMPERATURE VS RESISTANCE TABLE
Resistance 100k Ohms at 25deg. C
Resistance Tolerance + / - 3%
B Value 4150K at 25/50 deg. C
B Value Tolerance + / - 1 %
Temp. (deg. C) |
Rmax (k Ohms) |
Rnor (k Ohms) |
Rmin (k Ohms) |
-30 | 2221.6082 | 2092.3003 | 1968.7451 |
-29 | 2079.5129 | 1959.7577 | 1845.2367 |
-28 | 1947.3917 | 1836.4384 | 1730.2478 |
-27 | 1824.4846 | 1721.6447 | 1623.1394 |
-26 | 1710.0947 | 1614.7374 | 1523.3252 |
-25 | 1603.5812 | 1515.1276 | 1430.2649 |
-24 | 1504.3557 | 1422.2747 | 1343.4619 |
-23 | 1411.8767 | 1335.6803 | 1262.4587 |
-22 | 1325.6464 | 1254.8864 | 1186.8344 |
-21 | 1245.2058 | 1179.4703 | 1116.1997 |
-20 | 1170.1331 | 1109.0433 | 1050.1970 |
-19 | 1100.0388 | 1043.2465 | 988.4957 |
-18 | 1034.5642 | 981.7485 | 930.7905 |
-17 | 973.3786 | 924.2441 | 876.8000 |
-16 | 916.1763 | 870.4512 | 826.2637 |
-15 | 862.6755 | 820.1089 | 778.9410 |
-14 | 812.6157 | 772.9766 | 734.6093 |
-13 | 765.7561 | 728.8312 | 693.0625 |
-12 | 721.8741 | 687.4668 | 654.1102 |
-11 | 680.7639 | 648.6926 | 617.5758 |
-10 | 642.2349 | 612.3318 | 583.2956 |
-9 | 606.1107 | 578.2209 | 551.1181 |
-8 | 572.2280 | 546.2083 | 520.9025 |
-7 | 540.4351 | 516.1531 | 492.5184 |
-6 | 510.5918 | 487.9250 | 465.8448 |
-5 | 482.5677 | 461.4029 | 440.7692 |
-4 | 456.2422 | 436.4742 | 417.1870 |
-3 | 431.5029 | 413.0348 | 395.0013 |
-2 | 408.2456 | 390.9873 | 374.1216 |
-1 | 386.3737 | 370.2418 | 354.4642 |
0 | 365.7970 | 350.7142 | 335.9507 |
1 | 346.4320 | 332.3266 | 318.5087 |
2 | 328.2008 | 315.0063 | 302.0701 |
3 | 311.0310 | 298.6856 | 286.5721 |
4 | 294.8552 | 283.3016 | 271.9558 |
5 | 279.6105 | 268.7955 | 258.1663 |
6 | 265.2384 | 255.1126 | 245.1525 |
7 | 251.6845 | 242.2018 | 232.8667 |
8 | 238.8978 | 230.0156 | 221.2644 |
9 | 226.8309 | 218.5095 | 210.3039 |
10 | 215.4395 | 207.6419 | 199.9464 |
11 | 204.6823 | 197.3741 | 190.1556 |
12 | 194.5208 | 187.6700 | 180.8975 |
13 | 184.9188 | 178.4956 | 172.1405 |
14 | 175.8428 | 169.8194 | 163.8548 |
15 | 167.2610 | 161.6117 | 156.0127 |
16 | 159.1443 | 153.8449 | 148.5881 |
17 | 151.4649 | 146.4929 | 141.5566 |
18 | 144.1971 | 139.5316 | 134.8956 |
19 | 137.3168 | 132.9382 | 128.5835 |
20 | 130.8013 | 126.6915 | 122.6003 |
21 | 124.6295 | 120.7713 | 116.9273 |
22 | 118.7815 | 115.1592 | 111.5468 |
23 | 113.2387 | 109.8373 | 106.4423 |
24 | 107.9836 | 104.7895 | 101.5982 |
25 | 103.0000 | 100.0000 | 97.0000 |
26 | 98.3639 | 95.4545 | 92.5478 |
27 | 93.9606 | 91.1393 | 88.3231 |
28 | 89.7774 | 87.0416 | 84.3133 |
29 | 85.8021 | 83.1494 | 80.5062 |
30 | 82.0234 | 79.4514 | 76.8908 |
31 | 78.4306 | 75.9369 | 73.4563 |
32 | 75.0137 | 72.5959 | 70.1929 |
33 | 71.7631 | 69.4191 | 67.0912 |
34 | 68.6701 | 66.3976 | 64.1424 |
35 | 65.7262 | 63.5229 | 61.3383 |
36 | 62.9235 | 60.7874 | 58.6710 |
37 | 60.2545 | 58.1836 | 56.1333 |
38 | 57.7123 | 55.7045 | 53.7181 |
39 | 55.2902 | 53.3435 | 51.4191 |
40 | 52.9819 | 51.0945 | 49.2300 |
41 | 50.7817 | 48.9517 | 47.1451 |
42 | 48.6838 | 46.9094 | 45.1590 |
43 | 46.6831 | 44.9626 | 43.2665 |
44 | 44.7747 | 43.1063 | 41.4627 |
45 | 42.9537 | 41.3358 | 39.7431 |
46 | 41.2159 | 39.6469 | 38.1033 |
47 | 39.5570 | 38.0354 | 36.5394 |
48 | 37.9730 | 36.4973 | 35.0473 |
49 | 36.4603 | 35.0290 | 33.6236 |
50 | 35.0153 | 33.6270 | 32.2646 |
51 | 33.6347 | 32.2880 | 30.9673 |
52 | 32.3153 | 31.0089 | 29.7285 |
53 | 31.0541 | 29.7867 | 28.5452 |
54 | 29.8483 | 28.6186 | 27.4149 |
55 | 28.6951 | 27.5020 | 26.3348 |
56 | 27.5922 | 26.4344 | 25.3025 |
57 | 26.5369 | 25.4135 | 24.3157 |
58 | 25.5271 | 24.4369 | 23.3721 |
59 | 24.5607 | 23.5025 | 22.4697 |
60 | 23.6354 | 22.6084 | 21.6065 |
61 | 22.7495 | 21.7525 | 20.7805 |
62 | 21.9010 | 20.9332 | 19.9901 |
63 | 21.0883 | 20.1487 | 19.2336 |
64 | 20.3096 | 19.3973 | 18.5093 |
65 | 19.5633 | 18.6775 | 17.8157 |
66 | 18.8480 | 17.9878 | 17.1514 |
67 | 18.1623 | 17.3269 | 16.5151 |
68 | 17.5048 | 16.6934 | 15.9053 |
69 | 16.8742 | 16.0861 | 15.3210 |
70 | 16.2693 | 15.5037 | 14.7608 |
71 | 15.6889 | 14.9451 | 14.2238 |
72 | 15.1319 | 14.4093 | 13.7089 |
73 | 14.5974 | 13.8952 | 13.2150 |
74 | 14.0842 | 13.4019 | 12.7412 |
75 | 13.5915 | 12.9284 | 12.2866 |
76 | 13.1183 | 12.4738 | 11.8504 |
77 | 12.6638 | 12.0374 | 11.4316 |
78 | 12.2271 | 11.6182 | 11.0297 |
79 | 11.8076 | 11.2156 | 10.6437 |
80 | 11.4044 | 10.8288 | 10.2730 |
81 | 11.0168 | 10.4571 | 9.9169 |
82 | 10.6442 | 10.0999 | 9.5749 |
83 | 10.2859 | 9.7566 | 9.2462 |
84 | 9.9413 | 9.4265 | 8.9303 |
85 | 9.6098 | 9.1091 | 8.6266 |
86 | 9.2910 | 8.8038 | 8.3347 |
87 | 8.9841 | 8.5102 | 8.0540 |
88 | 8.6888 | 8.2277 | 7.7840 |
89 | 8.4046 | 7.9558 | 7.5243 |
90 | 8.1309 | 7.6942 | 7.2744 |
91 | 7.8675 | 7.4424 | 7.0340 |
92 | 7.6137 | 7.2000 | 6.8026 |
93 | 7.3693 | 6.9666 | 6.5799 |
94 | 7.1338 | 6.7418 | 6.3655 |
95 | 6.9070 | 6.5252 | 6.1590 |
96 | 6.6883 | 6.3166 | 5.9602 |
97 | 6.4776 | 6.1156 | 5.7687 |
98 | 6.2745 | 5.9220 | 5.5842 |
99 | 6.0786 | 5.7353 | 5.4064 |
100 | 5.8898 | 5.5553 | 5.2351 |
101 | 5.7077 | 5.3818 | 5.0700 |
102 | 5.5320 | 5.2145 | 4.9109 |
103 | 5.3625 | 5.0532 | 4.7574 |
104 | 5.1990 | 4.8975 | 4.6095 |
105 | 5.0411 | 4.7474 | 4.4668 |
106 | 4.8888 | 4.6025 | 4.3291 |
107 | 4.7418 | 4.4627 | 4.1963 |
108 | 4.5998 | 4.3278 | 4.0682 |
109 | 4.4627 | 4.1975 | 3.9445 |
110 | 4.3303 | 4.0718 | 3.8252 |
111 | 4.2025 | 3.9503 | 3.7100 |
112 | 4.0789 | 3.8331 | 3.5988 |
113 | 3.9596 | 3.7198 | 3.4914 |
114 | 3.8443 | 3.6104 | 3.3877 |
115 | 3.7328 | 3.5047 | 3.2875 |
116 | 3.6251 | 3.4025 | 3.1907 |
117 | 3.5209 | 3.3038 | 3.0972 |
118 | 3.4202 | 3.2083 | 3.0069 |
119 | 3.3229 | 3.1161 | 2.9196 |
120 | 3.2287 | 3.0269 | 2.8352 |
121 | 3.1376 | 2.9406 | 2.7536 |
122 | 3.0495 | 2.8572 | 2.6747 |
123 | 2.9642 | 2.7766 | 2.5984 |
124 | 2.8817 | 2.6985 | 2.5247 |
125 | 2.8019 | 2.6230 | 2.4533 |
126 | 2.7246 | 2.5499 | 2.3843 |
127 | 2.6498 | 2.4792 | 2.3175 |
128 | 2.5773 | 2.4108 | 2.2529 |
129 | 2.5072 | 2.3445 | 2.1904 |
130 | 2.4393 | 2.2804 | 2.1299 |
131 | 2.3735 | 2.2183 | 2.0713 |
132 | 2.3098 | 2.1581 | 2.0146 |
133 | 2.2480 | 2.0999 | 1.9597 |
134 | 2.1882 | 2.0434 | 1.9065 |
135 | 2.1303 | 1.9888 | 1.8550 |
136 | 2.0741 | 1.9358 | 1.8051 |
137 | 2.0196 | 1.8845 | 1.7568 |
138 | 1.9668 | 1.8347 | 1.7099 |
139 | 1.9157 | 1.7865 | 1.6645 |
140 | 1.8660 | 1.7398 | 1.6206 |
141 | 1.8179 | 1.6944 | 1.5779 |
142 | 1.7712 | 1.6505 | 1.5366 |
143 | 1.7260 | 1.6079 | 1.4966 |
144 | 1.6821 | 1.5666 | 1.4577 |
145 | 1.6394 | 1.5265 | 1.4201 |
146 | 1.5981 | 1.4876 | 1.3835 |
147 | 1.5580 | 1.4499 | 1.3481 |
148 | 1.5190 | 1.4133 | 1.3137 |
149 | 1.4812 | 1.3778 | 1.2804 |
150 | 1.4445 | 1.3433 | 1.2480 |
