热敏电阻稳定性测试
来源:本站 更新时间:2014-03-11 21:09:40 查看次数:
我们的计量功能包括温度,电阻,质量,长度和时间,以确保我们所有的测量可溯源至国家标准与技术研究所,并满足或超过客户要求。
我们的设备是不断保持并根据需要升级。 我们实验室的环境是不断监测和控制,以避免任何不利的影响环境温度的波动可能对电子测量仪器的温度系数。 我们的人员是定期进行培训和测试,以确保测量整个实验室持续进行。

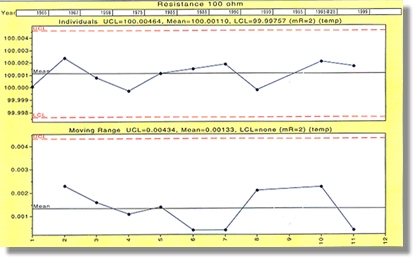

富温传感100欧姆标准电阻稳定性
热冲击:100,000次循环热敏电阻组件
产品编号:FWWEN003
部分说明:热敏电阻探头
测试识别编号:SO#:31538
测试规范: 国标
测试条件(S):
45秒。 @ +20°C
10秒最大。 过渡
45秒。 @ -20°C
10秒最大。 过渡
期限:100,000次
验收标准 | 结果 |
在电阻最大变化,由于测试:±1% | PASS |
±0.1%:在电阻率R50°C/R25°C最大变化 | PASS |
食盐水浸洗:热敏电阻组件实验
风格:H7183
部分说明:热敏电阻温度传感器
测试规范: 国标
测试条件(S):
部分浸渍在5%食盐水的溶液,将溶液温度从〜30℃至〜80℃下每天14次循环。 在测试过程中的持续时间,12伏直流电压连续地施加到由一个20K欧姆的电阻的串联与每个DUT的每个电路
按照上面的盐水浸渍试验,进行以下的热冲击试验
冲击试验(10次循环0°C盐水至+80°C食盐水)
测试时间:一个月
样品 # |
第1天 Ω电阻 @ 25°C |
接受/拒绝 |
第30天 Ω电阻 @ 25°C |
接受/拒绝 |
第30天 Ω电阻 @ 0°C |
接受/拒绝 |
冲击试验第30天 Ω电阻 @ 25°C |
接受/拒绝 | |||
1 | 9944.4 | 一 | 9949.8 | 一 | 33008 | 一 | 9946.5 | 一 | |||
2 | 9959.2 | 一 | 9957.5 | 一 | 32929 | 一 | 9955.1 | 一 | |||
3 | 9927.8 | 一 | 9927.9 | 一 | 32785 | 一 | 9929.6 | 一 | |||
4 | 9971.9 | 一 | 9976.0 | 一 | 32889 | 一 | 9967.3 | 一 | |||
5 | 9899.9 | 一 | 9907.2 | 一 | 32715 | 一 | 9907.7 | 一 | |||
6 | 9935.4 | 一 | 9939.5 | 一 | 32827 | 一 | 9935.8 | 一 | |||
7 | 9890.8 | 一 | 9885.3 | 一 | 32574 | 一 | 9891.3 | 一 | |||
8 | 10049 | 一 | 10048 | 一 | 33194 | 一 | 10047 | 一 | |||
9 | 9902.4 | 一 | 9905.5 | 一 | 32724 | 一 | 9906.2 | 一 | |||
10 | 9917.7 | 一 | 9918.3 | 一 | 32684 | 一 | 9919.8 | 一 | |||
11 | 9938.1 | 一 | 9943.0 | 一 | 32765 | 一 | 9936.6 | 一 | |||
12 | 10044 | 一 | 10048 | 一 | 33288 | 一 | 10045 | 一 | |||
热敏电阻冷冻-解冻温度循环- 11,000周期实验
除非极端温度所指出
周期时间= 10分钟(在每个极端5分钟)
样品号# | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 平均 | 标准偏差 | |
第1天 在此之前骑自行车 Ω电阻 @ 25°C |
9957 | 10019 | 10053 | 9962 | 10000 | 9963 | 10020 | 10048 | 9936 | 10020 | 9989.3 | 44.36 | |
8天 经过500次循环-30°C - +65°C |
Ω电阻 @ 25°C |
9963.5 | 10026 | 10063 | 9971.2 | 10008 | 9970.7 | 10042 | 10054 | 9946.3 | 9961.9 | 10000.66 | 43.13 |
%变动 | 0.07% | 0.07% | 0.10% | 0.09% | 0.08% | 0.08% | 0.22% | 0.06% | 0.10% | 0.27% | 0.11% | ||
8天 1小时后压力测试 |
Ω电阻 @ 25°C |
9954.9 | 10013 | 10058 | 9959.3 | 9997.7 | 9965.1 | 10020 | 10042 | 9939.9 | 9955.9 | 9990.58 | 41.20 |
%变动 | 0.02% | 0.06% | 0.05% | 0.09% | 0.02% | 0.02% | 0.00% | 0.06% | 0.04% | 0.21% | 0.01% | ||
16天 经过1500次循环-10°C - +65°C |
Ω电阻 @ 25°C |
9954.2 | 10013 | 10051 | 9963.8 | 9999.3 | 9961.2 | 10019 | 10045 | 9938.3 | 9962.1 | 9990.69 | 40.06 |
%变动 | 0.03% | 0.06% | 0.02% | 0.02% | 0.01% | 0.02% | 0.01% | 0.03% | 0.02% | 0.27% | 0.01% | ||
16天 1小时后压力测试 |
Ω电阻 @ 25°C |
9954.2 | 10014 | 10055 | 996.7 | 10001 | 9960.3 | 10021 | 10046 | 9935.1 | 9964.1 | 9991.44 | 41.55 |
%变动 | 0.03% | 0.05% | 0.02% | 0.02% | 0.01% | 0.03% | 0.01% | 0.02% | 0.01% | 0.29% | 0.02% | ||
第24天 经过2500次循环-10°C - +65°C |
Ω电阻 @ 25°C |
9957.7 | 10019 | 10059 | 9968.4 | 10009 | 9967.3 | 10029 | 10049 | 9939.7 | 9977.7 | 9997.58 | 40.96 |
%变动 | 0.01% | 0.00% | 0.06% | 0.06% | 0.09% | 0.04% | 0.09% | 0.01% | 0.04% | 0.43% | 0.08% | ||
第24天 1小时后压力测试 |
Ω电阻 @ 25°C |
9952 | 10016 | 10055 | 9960.2 | 9998.1 | 9956.7 | 10019 | 10042 | 9936.3 | 9965.3 | 9990.06 | 41.43 |
%变动 | 0.05% | 0.03% | 0.02% | 0.02% | 0.02% | 0.06% | 0.01% | 0.06% | 0.00% | 0.01% | 0.01% | ||
32天 经过3,500次循环-10°C - +65°C |
Ω电阻 @ 25°C |
9955.1 | 10016 | 10053 | 9962.2 | 9999.6 | 9961.7 | 10019 | 10045 | 9937.9 | 9976 | 9992.55 | 39.78 |
%变动 | 0.02% | 0.03% | 0.00% | 0.00% | 0.00% | 0.01% | 0.01% | 0.03% | 0.02% | 0.01% | 0.03% | ||
32天 1小时后压力测试 |
Ω电阻 @ 25°C |
9946.2 | 10009.6 | 10053.2 | 9964.5 | 9998.5 | 9963 | 10018.6 | 10043.4 | 9937.3 | 9977.2 | 9991.15 | 39.92 |
%变动 | 0.11% | 0.09% | 0.00% | 0.03% | 0.02% | 0.00% | 0.01% | 0.05% | 0.01% | 0.42% | 0.02% | ||
40天 经过4,500次循环-10°C - +65°C |
Ω电阻 @ 25°C |
9956.4 | 10016 | 10052 | 9961.8 | 9998.6 | 9961.9 | 10015 | 10041 | 9937.5 | 9984.8 | 9992.5 | 38.38 |
%变动 | 0.01% | 0.03% | 0.01% | 0.02% | 0.01% | 0.01% | 0.05% | 0.07% | 0.02% | 0.50% | 0.03% | ||
40天 1小时后压力测试 |
Ω电阻 @ 25°C |
9956.1 | 10014 | 10053 | 9963.3 | 9999.1 | 9961.6 | 10017 | 10043 | 9937.4 | 9985.3 | 9992.98 | 38.78 |
%变动 | 0.01% | 0.05% | 0.00% | 0.01% | 0.01% | 0.01% | 0.03% | 0.05% | 0.01% | 0.51% | 0.04% | ||
47天 经过5,500次循环-10°C - +65°C |
Ω电阻 @ 25°C |
9946.6 | 10021 | 10084 | 9971.4 | 10014 | 9970.7 | 10051 | 10048 | 9944.1 | 10017 | 10008.58 | 44.98 |
%变动 | 0.08% | 0.02% | 0.31% | 0.09% | 0.14% | 0.08% | 0.31% | 0.00% | 0.08% | 0.83% | 0.19% | ||
47天 1小时后压力测试 |
Ω电阻 @ 25°C |
9958.1 | 10019 | 10056 | 9965.1 | 10004 | 9962.6 | 10023 | 10050 | 9939.2 | 9990.7 | 9996.77 | 40.27 |
%变动 | 0.01% | 0.00% | 0.03% | 0.03% | 0.04% | 0.00% | 0.03% | 0.02% | 0.03% | 0.56% | 0.08% | ||
56天 经过6,500次循环-10°C - +65°C |
Ω电阻 @ 25°C |
9964.6 | 10027 | 10063 | 9969.3 | 10006 | 9967.5 | 10026 | 10051 | 9944.9 | 9999.3 | 10001.86 | 39.81 |
%变动 | 0.08% | 0.08% | 0.10% | 0.07% | 0.06% | 0.05% | 0.06% | 0.03% | 0.09% | 0.65% | 0.13% | ||
56天 1小时后压力测试 |
Ω电阻 @ 25°C |
9962.3 | 10024 | 10061 | 9971.8 | 10010 | 9968.5 | 10030 | 10053 | 9946.5 | 10003 | 10003.01 | 39.57 |
%变动 | 0.05% | 0.05% | 0.08% | 0.10% | 0.10% | 0.06% | 0.10% | 0.05% | 0.11% | 0.68% | 0.14% | ||
63天 经过7,500次循环-10°C - +65°C |
Ω电阻 @ 25°C |
9965.8 | 10023 | 10063 | 9973.9 | 10011 | 9972.8 | 10034 | 10053 | 9948.3 | 10005 | 10004.98 | 38.91 |
%变动 | 0.09% | 0.04% | 0.10% | 0.12% | 0.11% | 0.10% | 0.14% | 0.05% | 0.12% | 0.70% | 0.16% | ||
63天 1小时后压力测试 |
Ω电阻 @ 25°C |
9963.8 | 10025 | 10065 | 9973.4 | 10008 | 9971.3 | 10028 | 10052 | 9946.7 | 10004 | ||
%变动 | 0.07% | 0.06% | 0.12% | 0.11% | 0.08% | 0.08% | 0.08% | 0.08% | 0.04% | 0.11% | 0.69% | ||
71天 经过8,500次循环-10°C - +65°C |
Ω电阻 @ 25°C |
9965.4 | 10027 | 10059 | 9974.1 | 10011 | 9969.1 | 10030 | 10050 | 9948.2 | 10010 | 10004.8 | 38.22 |
%变动 | 0.08% | 0.08% | 0.06% | 0.12% | 0.11% | 0.06% | 0.10% | 0.02% | 0.12% | 0.75% | 0.15% | ||
71天 1小时后压力测试 |
Ω电阻 @ 25°C |
9963.9 | 10022 | 10058 | 9973.1 | 10008 | 9970.3 | 10029 | 10053 | 9945.1 | 10010 | ||
%变动 | 0.07% | 0.03% | 0.05% | 0.11% | 0.08% | 0.07% | 0.09% | 0.05% | 0.09% | 0.75% | 0.14% | ||
78天 经过9,500次循环-10°C - +65°C |
Ω电阻 @ 25°C |
9966.1 | 10022 | 10064 | 9972.3 | 10012 | 9971.6 | 10029 | 10052 | 9944.7 | 10012 | 10004.57 | 39.42 |
%变动 | 0.09% | 0.03% | 0.11% | 0.10% | 0.12% | 0.09% | 0.09% | 0.04% | 0.09% | 0.78% | 0.15% | ||
78天 1小时后压力测试 |
Ω电阻 @ 25°C |
9964.9 | 10025 | 10063 | 9972.1 | 10011 | 9972.1 | 10032 | 10054 | 9945.2 | 10012 | 10005.13 | 39.90 |
%变动 | 0.08% | 0.06% | 0.10% | 0.10% | 0.11% | 0.09% | 0.12% | 0.06% | 0.09% | 0.78% | 0.16% | ||
86天 经过10,500次循环-10°C - +65°C |
Ω电阻 @ 25°C |
9967.9 | 10028 | 10064 | 9973.6 | 10017 | 9973.6 | 10032 | 10056 | 9948.3 | 10019 | 10007.94 | 39.66 |
%变动 | 0.11% | 0.09% | 0.11% | 0.12% | 0.17% | 0.11% | 0.12% | 0.08% | 0.12% | 0.85% | 0.19% | ||
86天 1小时后压力测试 |
Ω电阻 @ 25°C |
9966.4 | 10026 | 10064 | 9975.6 | 10011 | 9972.9 | 10029 | 10055 | 9948.8 | 10016 | 10006.47 | 38.98 |
%变动 | 0.09% | 0.07% | 0.11% | 0.14% | 0.11% | 0.10% | 0.09% | 0.07% | 0.13% | 0.82% | 0.17% | ||
94天 经过11,500次循环-10°C - +65°C |
Ω电阻 @ 25°C |
9965.1 | 10016 | 10064 | 9971 | 10008 | 9970.1 | 10029 | 10051 | 9944.7 | 10013 | 10003.19 | 39.35 |
%变动 | 0.08% | -0.03% | 0.11% | 0.09% | 0.08% | 0.07% | 0.09% | 0.03% | 0.09% | 0.79% | 0.14% | ||
94天 1小时后压力测试 |
Ω电阻 @ 25°C |
9963.2 | 10021 | 10062 | 9971.8 | 10009 | 9966.6 | 10029 | 10051 | 9945.7 | 10016 | 10003.53 | 39.66 |
%变动 | 0.06% | 0.02% | 0.09% | 0.10% | 0.09% | 0.04% | 0.09% | 0.03% | 0.10% | 0.82% | 0.14% |
