热敏电阻的特性实验
来源:本站 更新时间:2014-03-12 22:53:29 查看次数:
目的
绘制热敏电阻的特性,从而找到电阻的温度系数。组件
热敏电阻器,变阻器,电压表,万用表,油浴安排。理论
热敏电阻是一种电阻器,其电阻强烈地依赖于温度。 这个词热敏电阻是单词的组合“ 热 ”和“ 电阻 ”。 热敏电阻是烧结半导体材料和构成的感温元件有时金属氧化物,如锰,镍,钴,铜和铁,这表现出大的电阻变化成比例的温度变化小的混合物。 纯金属具有正电阻温度系数,合金具有电阻和半导体的几乎相等的零温度系数的电阻具有负温度系数。热敏电阻器可分为两种类型:
· 正温度系数(PTC)热敏电阻:电阻随温度的升高。
· 负温度系数(NTC)热敏电阻:电阻下降与温度上升。

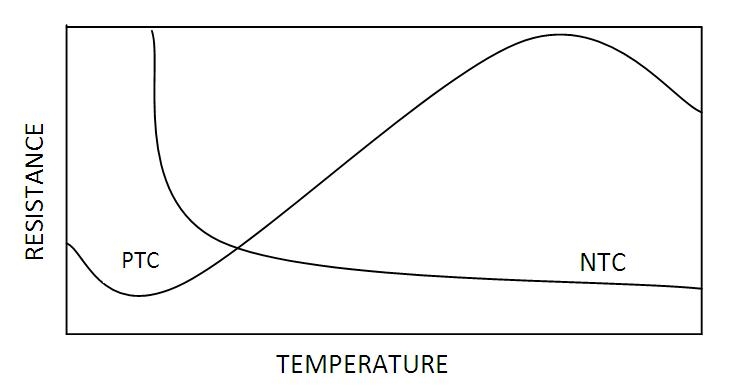

热敏电阻具有电阻与温度的高度非线性特性。
PTC热敏电阻可以用作在小的温度控制烘箱加热元件。 NTC热敏电阻可以用作浪涌电流限制在电源电路的装置。 浪涌电流是指电气设备绘制当第一次打开最大,瞬时输入电流。 热敏电阻器可在各种尺寸和形状的;最小的尺寸与给1.25毫米一个直径为0.15mm的小珠。
有两种基本的方法来在内部或外部改变热敏电阻的温度。 热敏电阻的温度可以由外部通过自加热从电流流过器件产生的变化的周围介质的温度和内部改变。

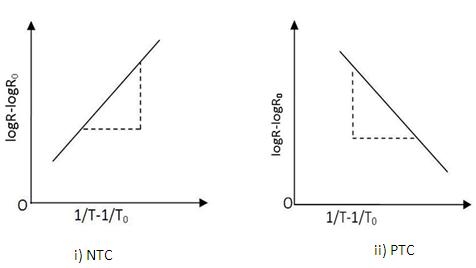

于温度的电阻的关系可用下面的公式来近似
R是热敏电阻在温度T的电阻(K)的
R 0为在给定温度T 0的电阻(K)的
β为材料的比常数
该材料的特定常数一个NTC热敏电阻是其电阻的测量在一个温度相比,其在不同温度下的电阻。
